電磁流量計の選択: 現場で実証済みのガイド (ライナー、電極、導電率)

これは誰のためのものですか

現実世界の条件に適したマグメーターを指定するための、迅速かつ信頼性の高い方法を必要とするプラント エンジニア、プロセス設計者、メンテナンス チーム、および技術バイヤー。

1) マグメーターとは何か (そしてそうでないもの)

電磁流量計 測る 導電性 液体と スロットリング要素なし そして 可動部品がない 。これらは研磨性および腐食性のサービスに優れており、都市の上水と廃水、化学物質の移送、採掘スラリー、衛生プロセス (食品と飲料、製薬) で主に使用されています。

• 強み: 無視できる圧力損失、広いDN範囲、安定した精度、優れた化学薬品/摩耗オプション。
• 制限: 最小限の導電性が必要です。低導電率設計を使用しない限り、炭化水素/超純水には使用できません。

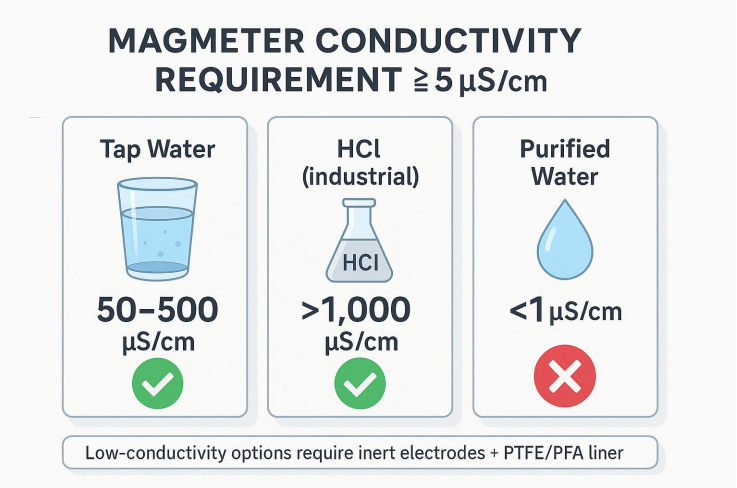

導電率閾値 (μS/cm)

標準的なマグメーターには ≥ 5μS/cm 。典型的な参考文献: 水道水: 50 ～ 500、HCl (工業用): >1,000、精製水: <1 →ふさわしくない。

境界例では次のようなことが考えられます。 不活性電極（Pt-Ir/ハステロイC） と 低吸着ライナー (PTFE/PFA) ;メーカーに確認してください。

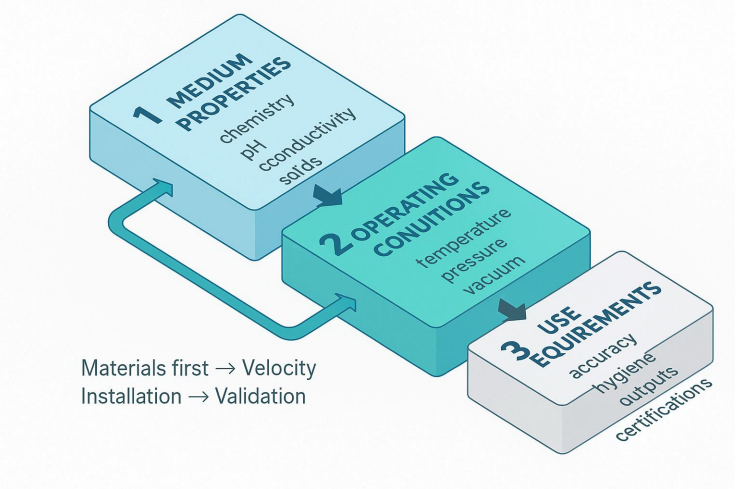

2) 3D 選択モデル

選択は単一のパラメータではありません。を使用してください 3 次元の決定:

中程度の特性 → 動作条件 → 使用要件

ほとんどの故障 (ライナー攻撃、電極故障、大きなエラー) は、不完全な媒体データまたは材料の不一致に遡ります。

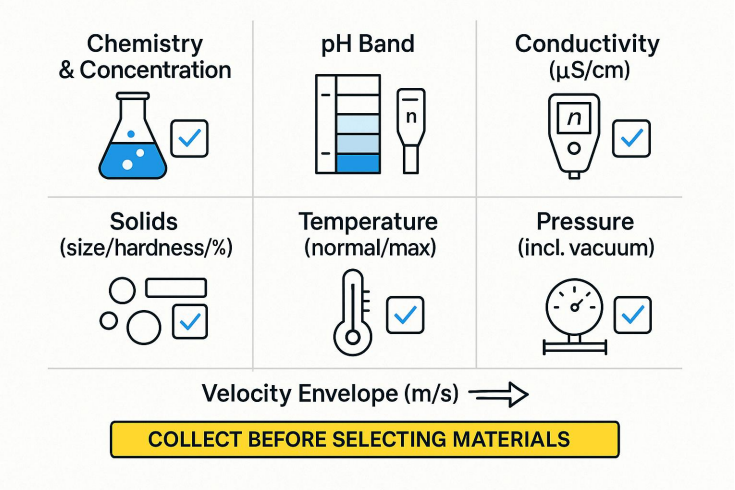

3) ステップ 1 — 中程度のプロファイル (交渉不可能なデータ) を構築する

材料を選択する前にこれを収集してください。

• 化学と濃度: 微量イオン (F⁻/Cl⁻) や酸化剤が含まれます。
• pHバンド: 強酸 (<2)、弱酸 (2 ～ 6)、中性 (6 ～ 8)、弱アルカリ (8 ～ 12)、強アルカリ (>12)。
• 導電率: 確認する ≥ 5μS/cm 低導電性オプションを使用しない限り。
• 固体: サイズ/硬度/体積%。石英または ≥1 mm → 耐摩耗性ライナー。
• 温度: 通常と極端 (CIP/SIP、太陽光で加熱された実行)。
• 圧力: ポジティブで 真空 (評価されていない場合、ライナーが潰れる可能性があります)。
• ベロシティエンベロープ: の計画を立てる 1～3m/秒 （クリーンサービス）。 <0.5 m/s の堆積物。 >5 m/s の浸食/騒音 (研磨作業は多くの場合 2 ～ 4 m/s)。

4) ステップ 2 — ライナーを選択します (腐食と温度を優先)

優先順位: 耐食性→温度→摩耗→圧力。

真空および熱サイクル

指定する 真空定格 大気圧以下の圧力が可能であればライナー。 ΔT/ΔT・h が大きい場合は、ライナー/電極の CTE 互換性を確保し、製品の特性を尊重してください。 T-P 評価曲線。

5) ステップ 3 — 電極を化学物質 (およびライナー) に適合させる

クイックキュー

• 漂白剤(NaOCl) → PTFE/PFA ハステロイC/チタン。
• F⁻を含まないHCl → PTFE/PFA タンタル/ハステロイC.
• HCl with F⁻ → PTFE/PFA ハステロイ C / Pt‑Ir （タは避けてください）。
• 高温/強NaOH → PTFE/PFA ハステロイC (316L はマイルド/クール苛性のみ)。
• 研磨スラリー → ポリウレタン/セラミック ライナーの堅牢な電極。のサイズ 2～4m/秒 .

6) 速度のサイズ (圧力損失のサイズではない)

マグメーターによる水頭損失は無視できます。メーターのサイズを調整します 通常の動作速度 ターゲットバンドに着陸します。

• きれいな液体: 1 ～ 3m/s (静か、安定、低汚れ)。
• 研磨剤: 2～4m/秒で自動洗浄。浸食を制限するためにピークをキャップします。
• 低導電性: 速度を適度に高くすると、SNR が向上します。
• 非常に低い流量: 検討する ダウンサイジング （減速機）目標速度に到達します。

1 分でできるサイジングの例

DN50 (ID ≈ 52.5mm) で 20m3/h の場合:

面積 A = π・(0.0525²)/4 ≈ 0.00217m² → v = Q/A = 20/3600 / 0.00217 ≈ 2.56m/秒 → 研磨バンド内。クリーンなサービスの場合は、DN65 を検討してください。

7) 信号品質のためにインストールする

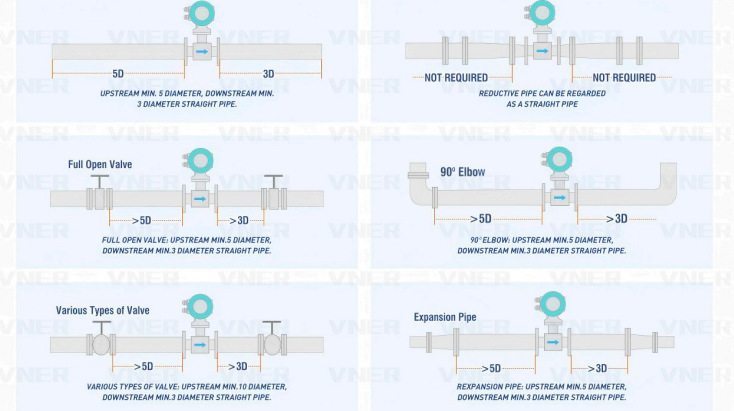

• ストレートラン: 上流で 5 ～ 10D、下流で 2 ～ 3D (エルボ/バルブ/レデューサー以降)。
• 向き: 3 時と 9 時の電極で水平。垂直 上向きの流れ 好ましい。
• パイプを満杯にしておく: 空パイプの検出を有効にします。混入空気を避けてください。
• 接地: 安定した基準を得るためにリング/電極を接地します。
• ガスケットとスリーブ: ライナー互換性あり。穴への侵入を避けてください。
• 汚れ媒体: 滑らかなライナー (PTFE/PFA) と適切な速度を好む

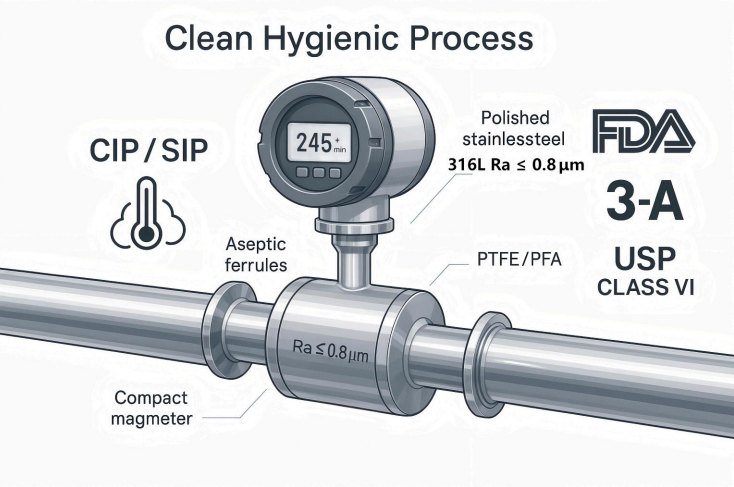

8) サニタリー (食品および医薬品)

• 接液部: 316L; PTFE/PFA ライナー。研磨された電極（例、 Ra≦0.8μm ; ≤を指定してください 0.4μm 必要に応じて）。
• 接続: Tri-Clamp、DIN11851、無菌フェラル;表面仕上げを定義します。
• CIP/SIP: 洗剤と蒸気の制限 (時間/温度) を確認します。
• コンプライアンス: FDA/3‑A/USP ClassVI/材料トレーサビリティ;ホールドアップを避けるためのシームレスなライナー設計。

9) クイック選択マトリックス (開始点 - データシートを確認)

• 市の上水・下水 →ライナー： ゴム/ETFE/PTFE; 電極: 316L (強酸化剤の場合はハステロイCにアップグレードしてください)。
• 30% HCl (化学) → PTFE/PFA ハステロイB/C / タンタル (する そうではない 316Lを使用します）。
• 20% NaOH (化学) → FEP/PTFE ハステロイC (10% 未満および低温の場合は 316L)。
• 中性採掘スラリー → ポリウレタン または セラミック 超硬合金電極 ; 2～4m/秒 ;垂直設置。
• 酸浸出スラリー → セラミック タンタル (pH を監視し、Ta による F⁻ を避ける)。
• 産業用有機廃水 （エタノールなど） → FEP/PTFE ハステロイC ;防爆性を確認してください。
• 漂白剤の投与 → PTFE/PFA ハステロイC/Titanium.
• 高温ボイラーの補給 (100 ～ 150 °C) → PFA/セラミック チタン ;絶縁する。低い接地抵抗を確保します。
• 冷塩水 (CaCl₂、−20…5 °C) → PTFE/FEP チタン ;低温ライナーの靭性を確認する

10) 購入前に検証する (高価な予期せぬ事態を避ける)

• 材料の互換性: 実際の濃度と温度で腐食データを確認します (目標 ≤ 0.1mm/年)。
• 温度-圧力曲線: ライナーのディレーティングを考慮してください (例: 高い T での PTFE 圧力制限)。
• 特別な条件: 真空定格。熱サイクル (ΔT/h);ライナー/電極 CTEの一致。
• ベンダーの承認: 完全な培地/条件を提供します。をリクエストする フィットネスレポート 。重要な点については、次のようにします。 浸漬試験 (例: 72 時間の電極浸漬)。

11) 一般的な落とし穴と修正 (結果付き)

• 微量不純物を無視する (例: HCl 中の F⁻) → 電極が間違っています。急速な失敗。
  修正: 全構成を含む微量イオン。選択する Ta/ハステロイC/Pt-Ir 必要に応じて。

• 過小評価温度/圧力 →ライナーの経年変化や膨らみ。
  修正: 極端な値を選択します (例: 最大温度 10 °C、最大温度 20% ); T-P 曲線に従います。
• 摩耗を過小評価する → スラリー中でのライナーの摩耗が早い。
  修正: ポリウレタン/Ceramic ライナー、正しい速度/方向。
• 最安値で買う → 頻繁な交換。ダウンタイムが長い。
  修正: 評価する ライフサイクルコスト (5 年間の保守費用がかかります)。

• 衛生面の詳細が欠落している → ホールドアップと汚染のリスク。
  修正: シームレスなライナー、研磨された電極、文書化されたコンプライアンス。

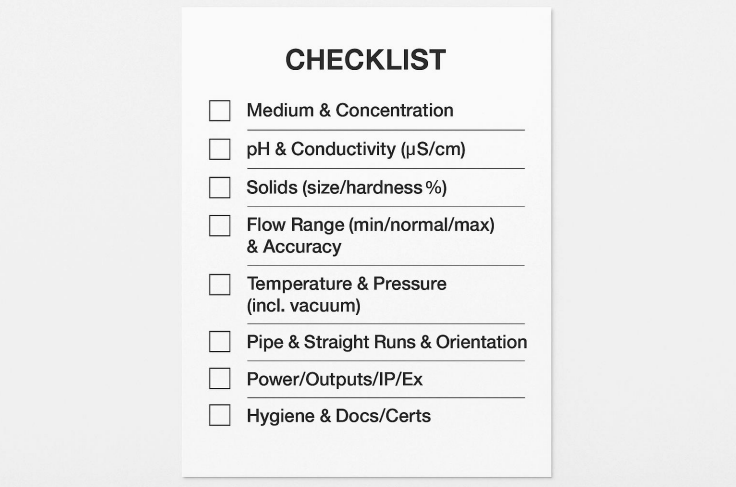

12) RFQ / サイズチェックリスト (お問い合わせに添付)

1. 中濃度&濃度、 pH、導電率 (μS/cm)
2. 固体: サイズ / 硬度 / % vol. (あれば)
3. 流量範囲 (最小/標準/最大)、精度目標、優先速度帯域
4. 温度 (標準/最高)、圧力 (最高、任意) 真空 )
5. パイプサイズ/規格/材質、直管の有無、向き
6. 電力と出力 (4 ～ 20mA/HART、パルス、RS-485)、IP/防爆
7. 衛生的なニーズ (表面仕上げ、接続、CIP/SIP)
8. 文書化 (校正、MTR) および地域の認証

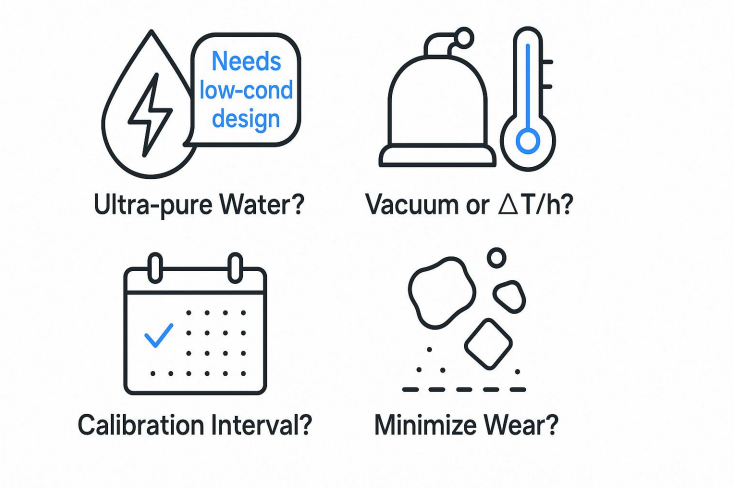

13) よくある質問

Q1.マグメーターは超純水を測定できますか?

とのみ 低導電性 設計と慎重な検証。標準ユニットには ≥ が必要です 5μS/cm。

Q2.ラインで真空や急激な温度変化が発生した場合はどうなりますか?

使用する 真空定格 ライナーとチェック CTE マッチング /ΔT の制限。

Q3.どのくらいの頻度で校正すればよいですか?

典型的なサービス: 毎年 。重要な管理/投薬: 6ヶ月 またはサイトごとのポリシー。

Q4.スラリーの摩耗を最小限に抑えるにはどうすればよいですか?

ピック 耐摩耗性ライナー (ポリウレタン/セラミック)、保管 2～4m/秒 速度、垂直上昇流。

結論 (うまくいく順序)

1. まずは材料 (ライナー電極) 完全な中程度のプロファイルから。
2. 速度のサイズ (圧力損失ではありません)。
3. 信号品質のためにインストールする (直進、フルパイプ、接地)。
4. 検証する T-P 曲線、真空、熱サイクルに対して。

この順序に従うことで、マグメーターの選択が再現可能なエンジニアリング プロセスになり、精度が向上し、ライフサイクル コストが削減されます。

VNER VE シリーズ EMF — サニタリーからヘビーデューティーまで、充実したマグメーターのラインナップ

略語: CR = クロロプレンゴム; PU = ポリウレタン; PTFE = ポリテトラフルオロエチレン; FEP = F46; PFA = ペルフルオロアルコキシ; ETFE = エチレンテトラフルオロエチレン; Pt-Ir = プラチナ-イリジウム。 Ti = チタン。タ＝タンタル。
