VNFT超音波流量計 メーカー

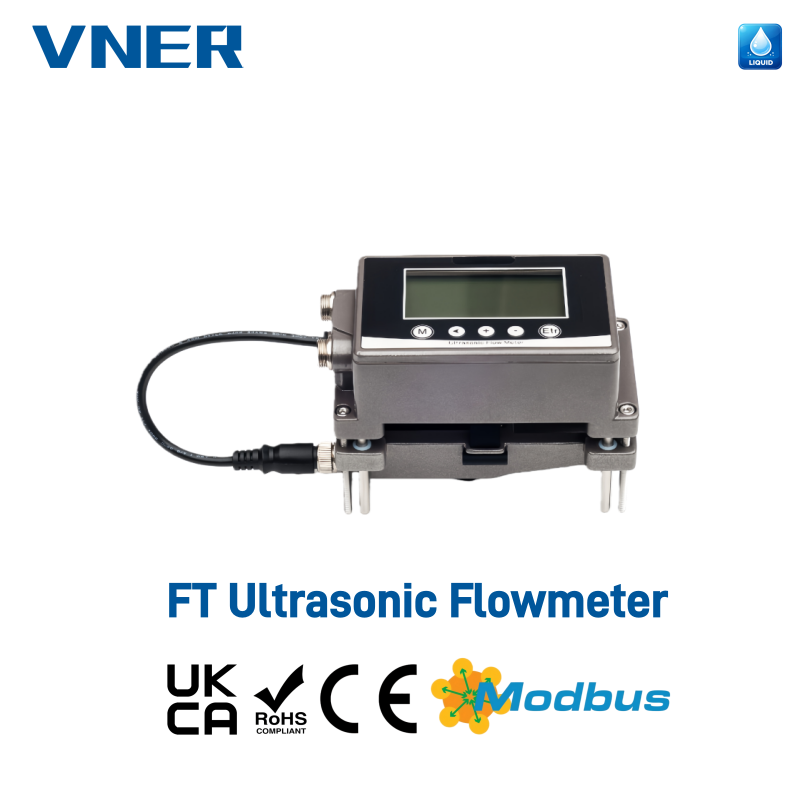

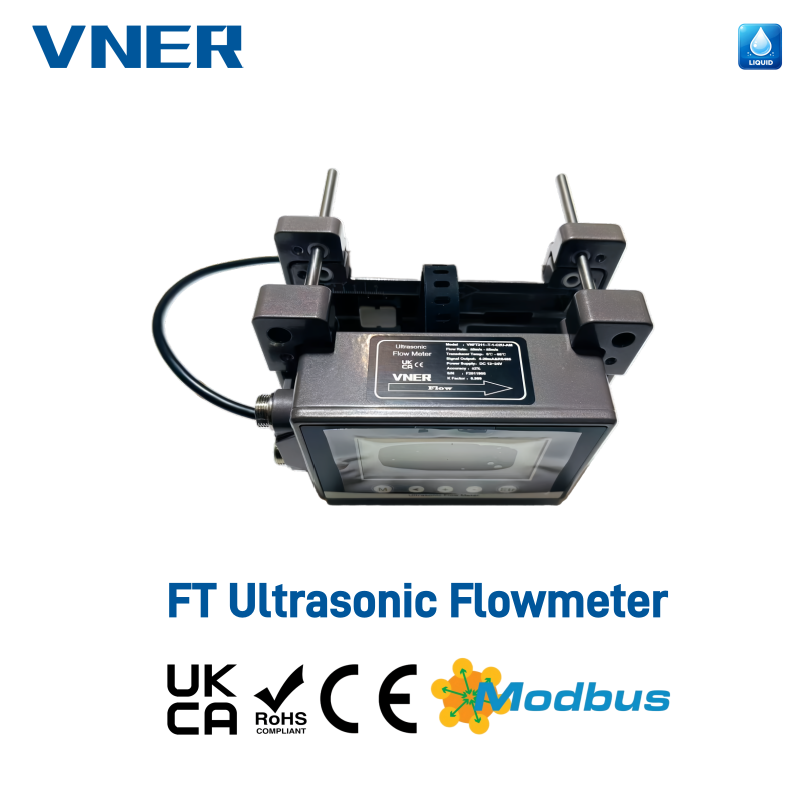

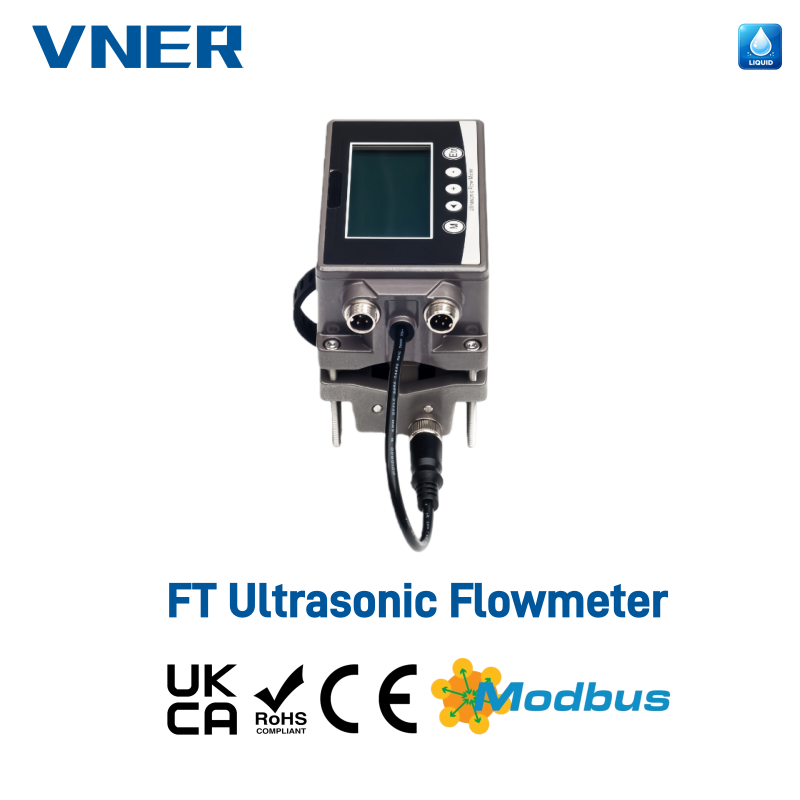

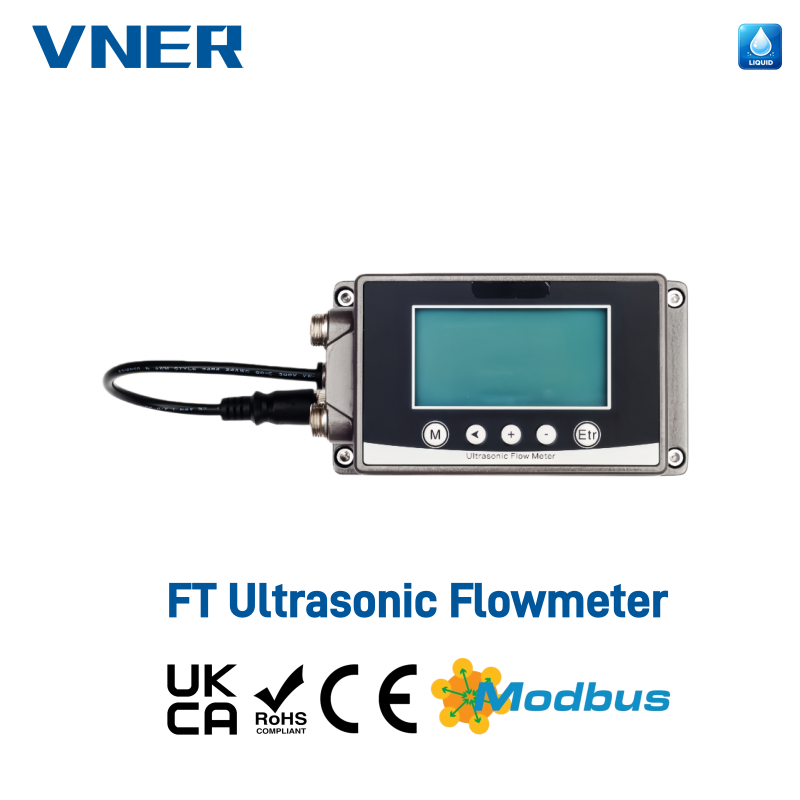

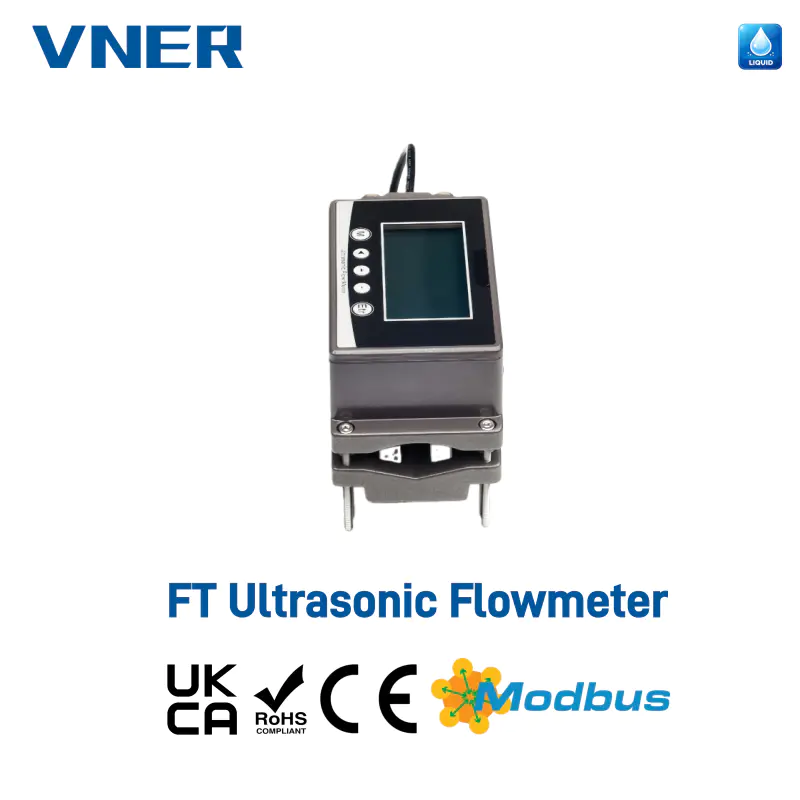

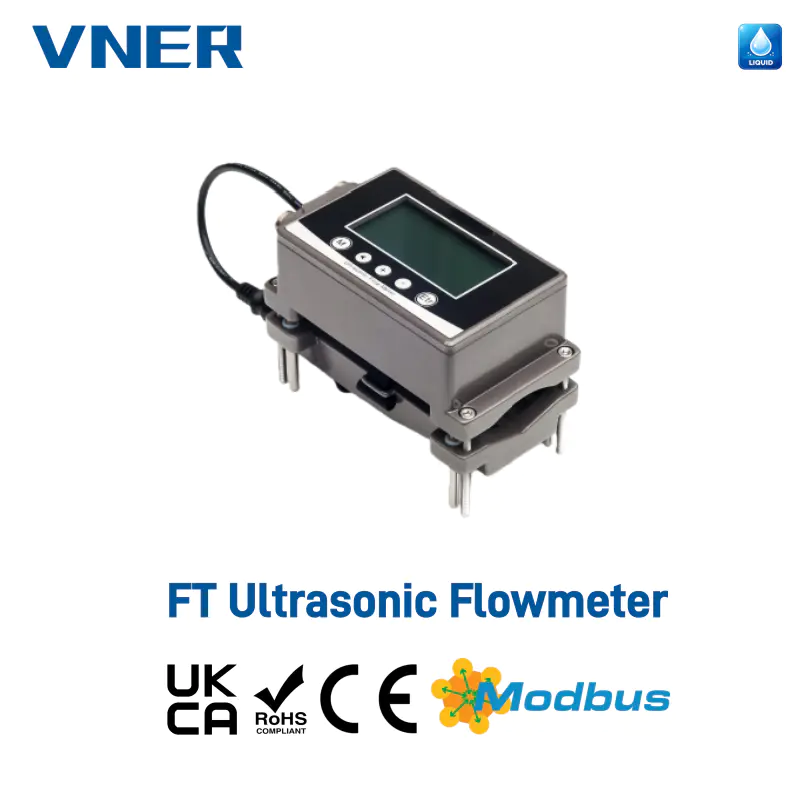

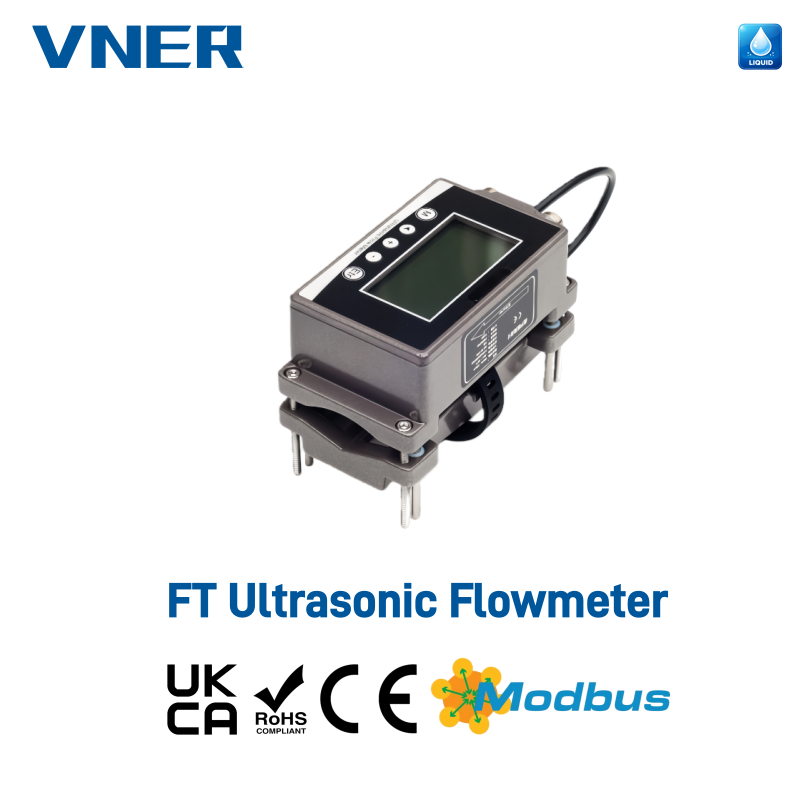

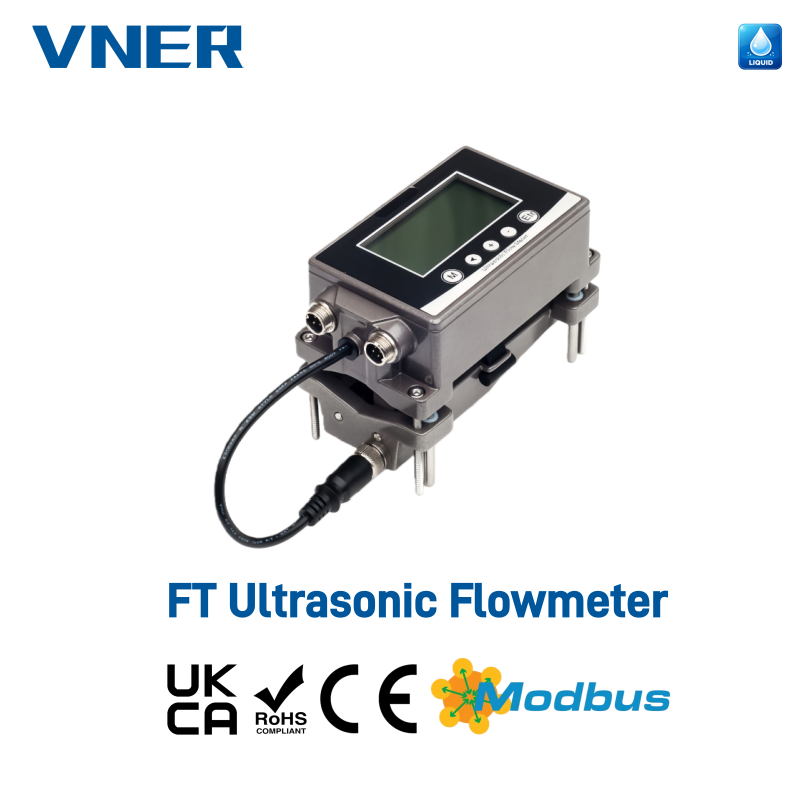

VNFT211 クランプオン超音波流量計

小さなパイプ サイズのソリューション (DN15 ～ DN65)

動作原理

VNFT211 超音波流量計は、 通過時間超音波測定原理 。 2 つの外部クランプ式超音波トランスデューサがパイプの外面に取り付けられています。管壁や液体媒体の上流側と下流側で超音波信号を送受信することで、流体の流速による時間差を計算します。
この時間差は流量に正比例するため、正確な流量測定が可能になります。 プロセス媒体に直接接触せずに .

非侵入型測定ソリューションとして、VNFT211 は圧力損失を排除し、汚染リスクを回避し、中断のないシステム動作を保証します。

邪魔にならないクランプオン設計

• パイプを切断したりプロセスを停止したりすることなく、外部からクランプオンで取り付けられます。

• 液体媒体との接触がないため、圧力損失や汚染のリスクが排除されます。

• 改修プロジェクトや継続運用システムに最適

迅速かつユーザーフレンドリーなインストール

• 設置と試運転は数分以内に完了できます

• 特別なツールやパイプラインの変更は必要ありません

• 人件費とダウンタイムを大幅に削減

柔軟な構成と幅広い互換性

• 1 つのユニバーサルセンサーセットで、測定範囲内のすべてのパイプサイズをサポートします

• と互換性があります 金属パイプ そして 硬質プラスチックパイプ (PVC、PP、PVDF)

• DN15 ～ DN65 パイプラインに最適

明確で有益なディスプレイ

• 256×128の高解像度LCD

• 流量、積算流量、ステータス情報、アラームを表示

• 流量測定値は現場で直接監視可能

エネルギー測定機能（オプション）

• として構成できます 超音波冷却・加熱エネルギー計（BTU計）

• エネルギー消費の監視と管理をサポート

• HVAC、冷水、暖房の用途に最適

産業用通信および出力

• 標準 4 ～ 20 mA アナログ出力

• Modbus RS485 PLCおよびDCSシステムとの統合のための通信

• オプションのパルス出力（OCT）およびリレーアラーム出力

• 遠隔監視、データ取得、効率分析が可能

信頼できる産業用パフォーマンス

• 工場出荷時の低速カットオフは0.08 m/sで、誤った測定値を回避

• 高速応答時間は 0.5 秒から 60 秒まで調整可能

• EEPROMバックアップによる長期データ保存（10年以上）

• 過酷な産業環境でも安定して動作できるように設計

代表的な用途

• 給水および配水システム

• HVAC 冷水および暖房回路

• エネルギー消費量の監視

• 工業用プロセス水の測定

• 設置スペースが限られている改造プロジェクト
