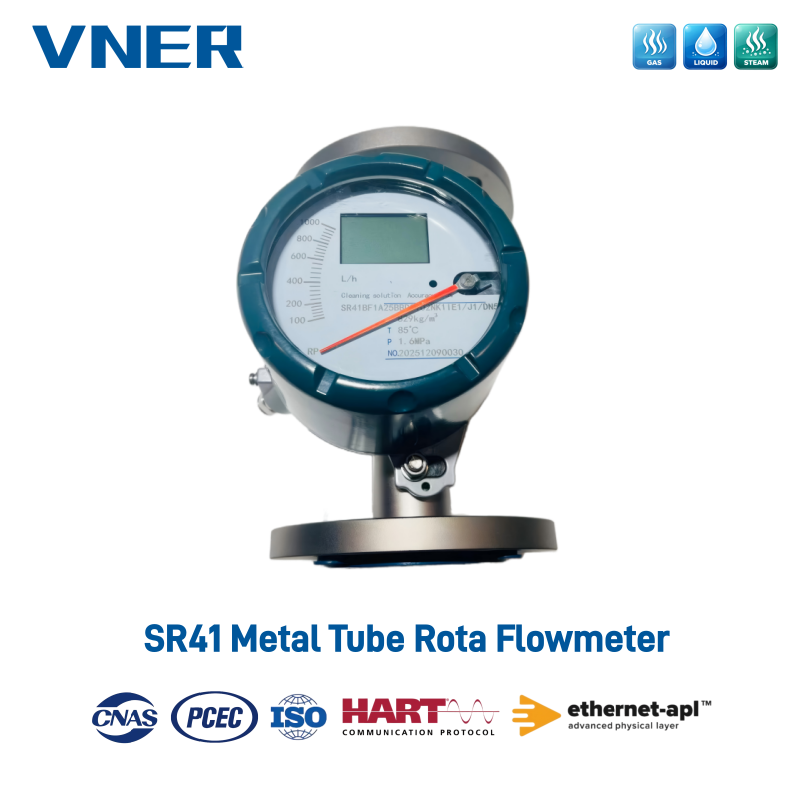

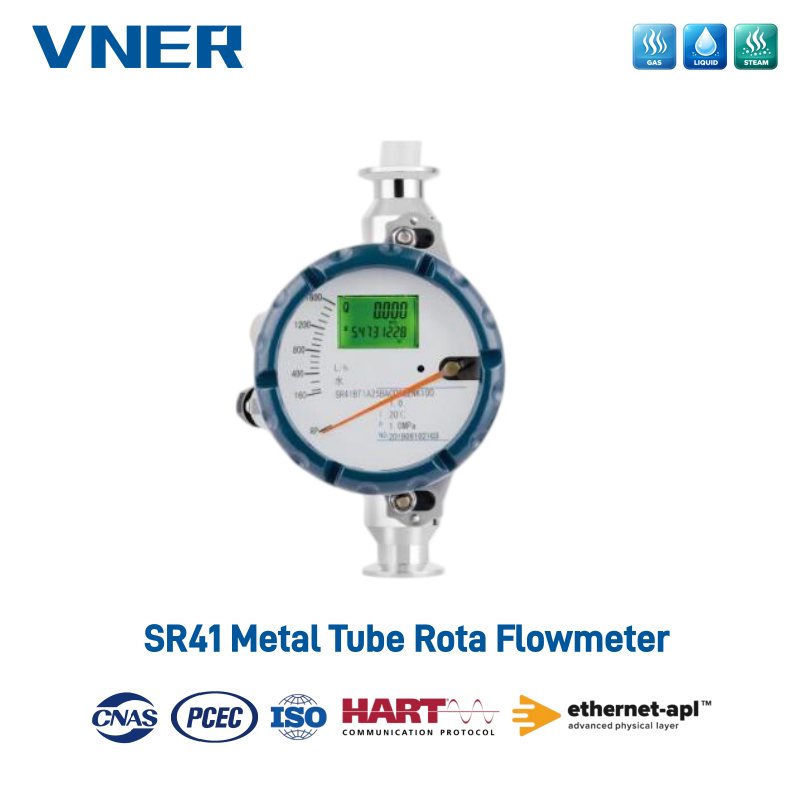

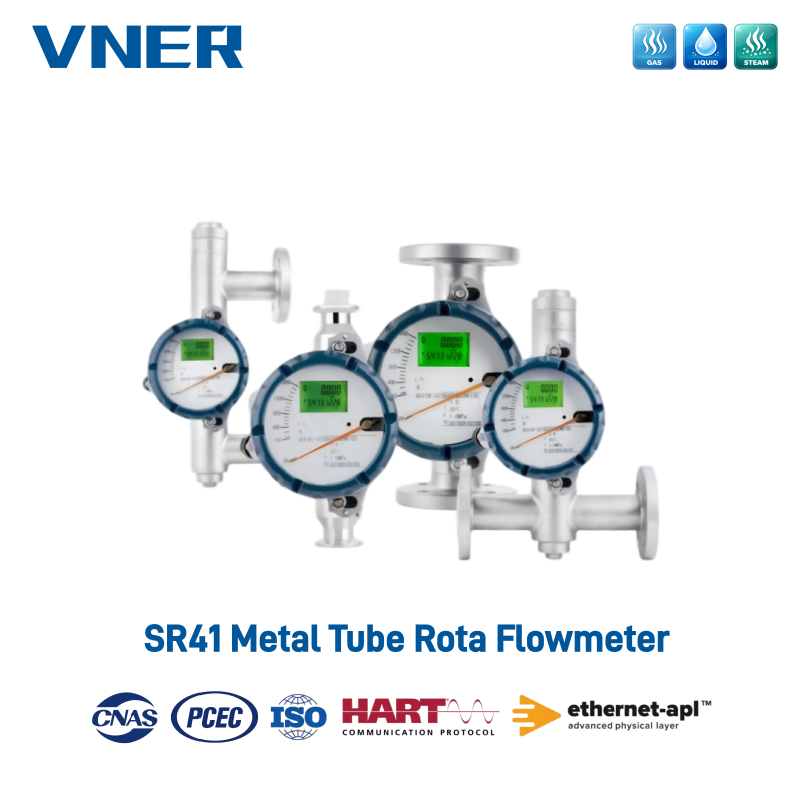

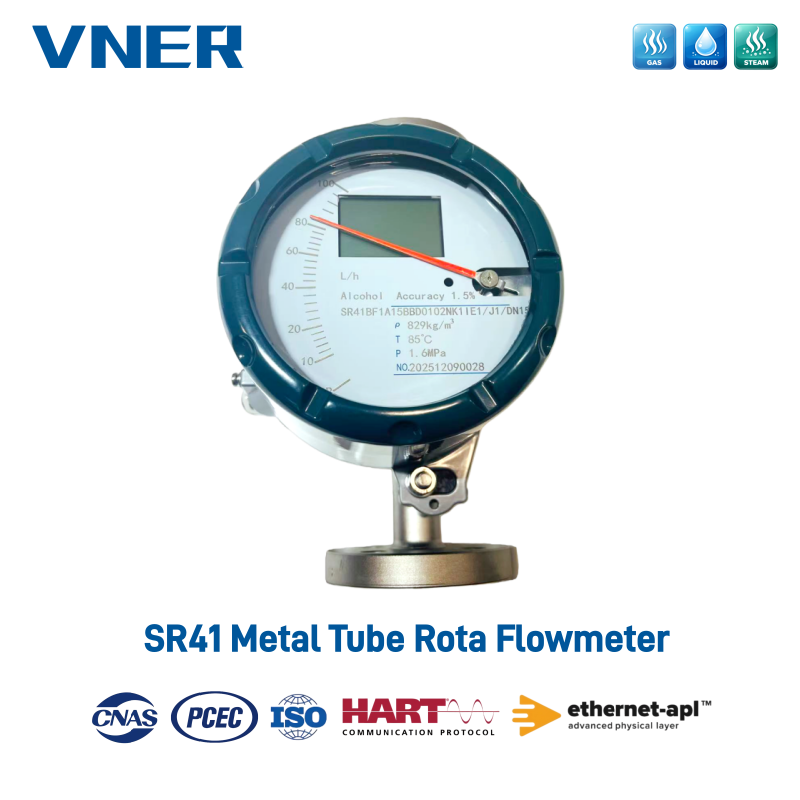

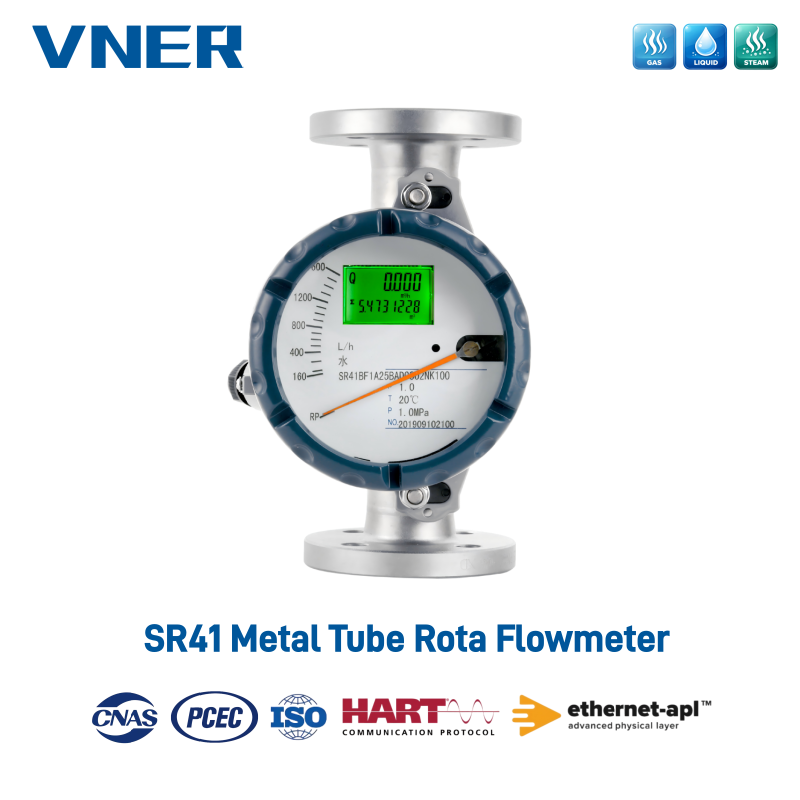

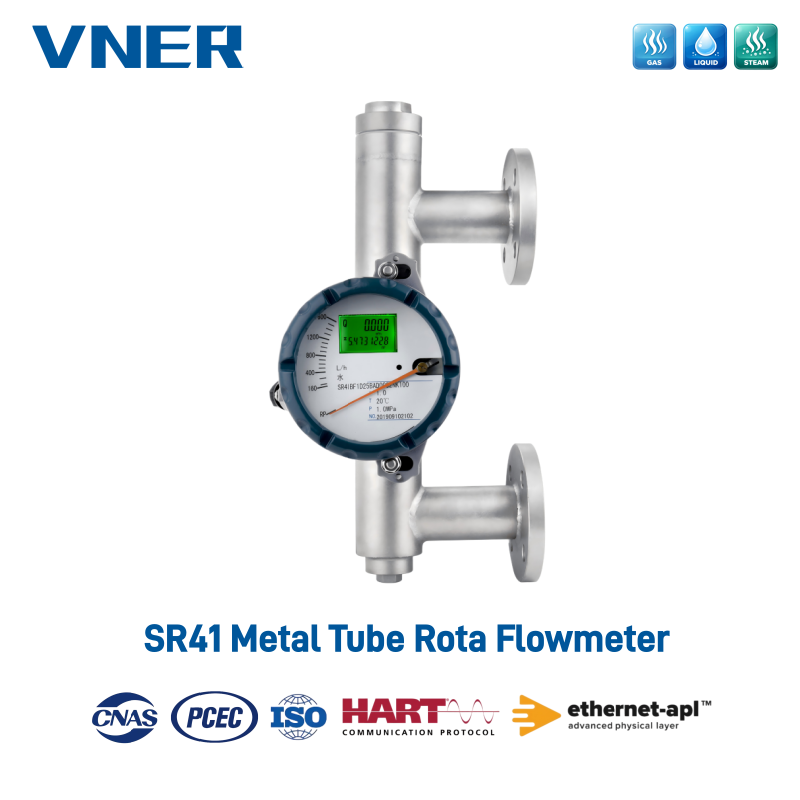

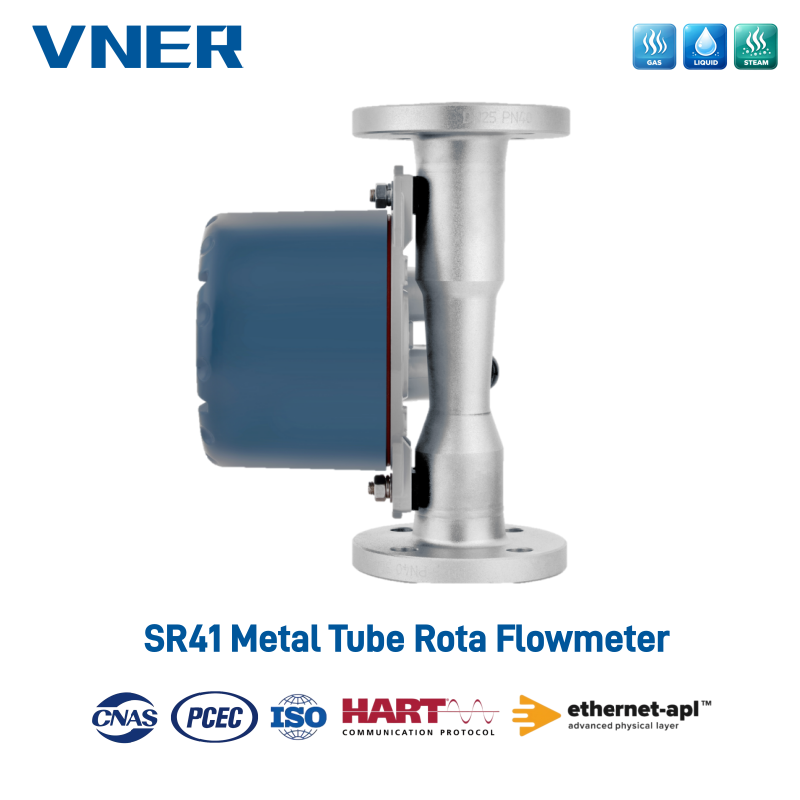

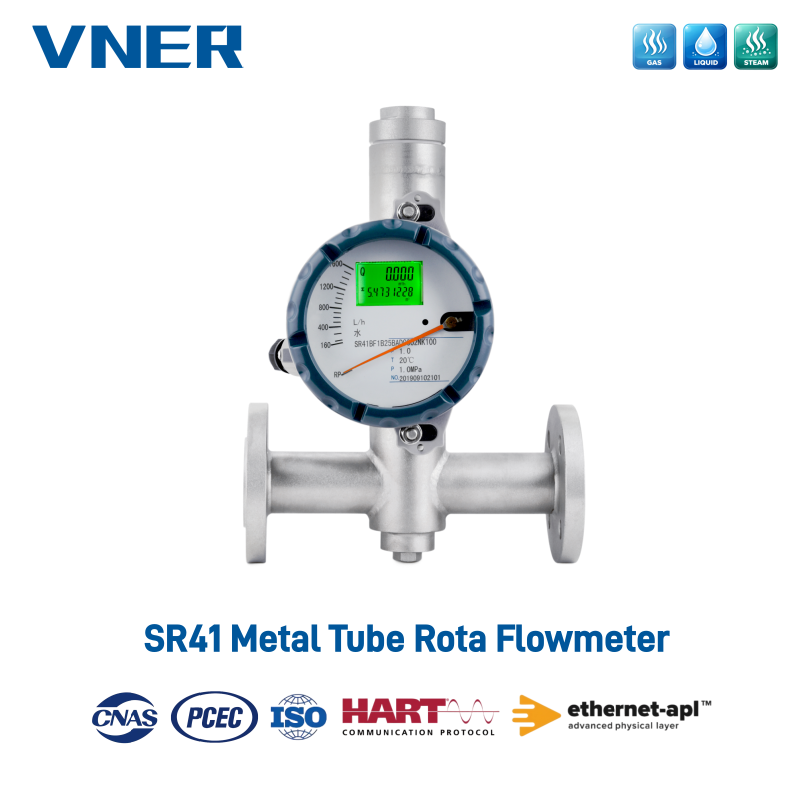

SR41 金属管回転計 メーカー

SR41 ロータメータは、液体、気体、蒸気を正確に測定できるように設計された全金属製の可変面積 (VA) 流量計です。石油・ガス、化学処理、冶金、発電、食品・飲料、医薬品、紙パルプなどの業界で広く使用されています。

SR41 ロータメーターは、一体的に形成された円錐形の測定チューブを備えた完全な金属構造を特徴としており、優れた機械的強度、長期安定性、およびプロセスストレスに対する耐性を提供します。モジュール式のインテリジェントなインジケーター設計は、コンパクトな設置面積と短いフロート移動と組み合わされて、スペースに制約のある設置でも信頼性の高い測定を保証します。

SR41 ロータメーターは、低圧力損失プロファイル、高温高圧能力、耐食性材料の広範な使用を備えており、過酷な動作環境や攻撃的な媒体に最適です。新開発の磁気結合伝送システムにより、測定室と表示または伝送ユニット間の完全な絶縁を維持しながら、安定した信号出力が保証されます。

• 液体、ガス、蒸気測定用の全金属製可変面積回転計

• 機械的堅牢性を強化する一体成形の円錐形測定チューブ

• 柔軟な構成を実現するモジュール式のインテリジェントなインジケーター設計

• ショートストロークで設置スペースを抑えたコンパクトな構造

• 低い圧力損失によるシステム効率の向上

• 安定した信頼性の高い信号出力を実現する高度な磁気結合伝送

• 高温高圧用途向けに設計

• 過酷で攻撃的な媒体に適した耐食性材料

• インテリジェント LCD ディスプレイは以下をサポートします:

• 瞬時流量および積算流量表示

• 4 ～ 20 mA アナログ出力

• スイッチ信号出力

• 上限および下限アラーム機能

• HART通信プロトコル

• 複数の電源オプション: 24 VDC またはバッテリー駆動

• 粘度、密度、温度、圧力の多段階補正

• ご要望に応じて、オプションの磁気フィルターまたは断熱/加熱ジャケットをご利用いただけます

• 測定媒体：気体/液体/蒸気

• 精度クラス：クラス1.5 / クラス2.5

• 流量範囲比: 20:1

• 呼び径：DN15～DN100（15～100mm）

• 最大使用圧力:

  1.6MPa / 2.5MPa / 4.0MPa /

  クラス150 / クラス300 / クラス600 / クラス900

• 流量測定範囲:

• 水(20℃)：2.5～100,000L/h

• 空気(0.1MPa、20℃)：0.07～1,000m3/h

• 適用粘度：

• DN15：≦5mPa・s

• DN25～DN100：≦350mPa・s

• 測定原理：可変面積（VA）

• 測定管のタイプ: 円錐形の金属管

• スケール目盛り: 選択した流量単位に従って校正されます
