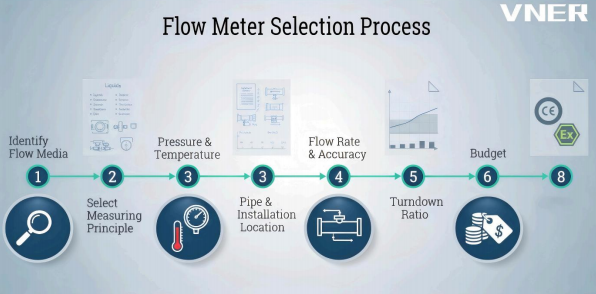

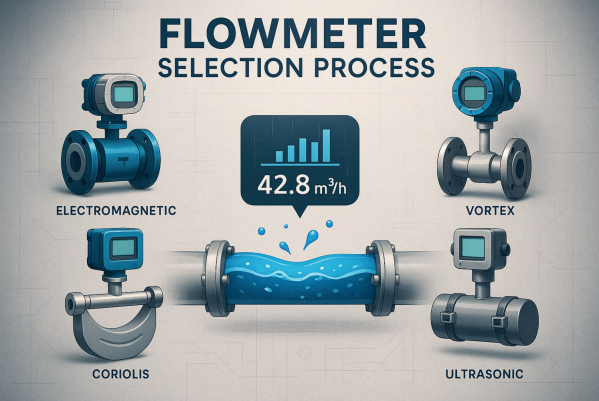

流量計の選定プロセス：用途から完全一致まで

適切な流量計を選択することは、単に測定器を選択することではありません。プロセスの信頼性、測定精度、長期的な運用効率を確保することが重要です。

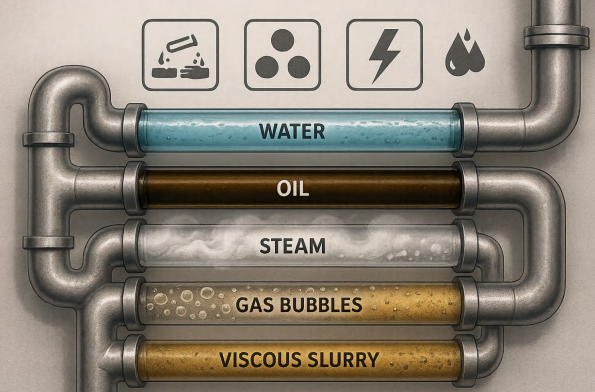

1.フローメディアの特定

プロセス媒体を理解することは、あらゆる選択の基礎となります。

流動媒体が以下であるかどうかを判断します。

• 液体 , ガス 、または 蒸気
• 腐食性 , 導電性 、または 非導電性
• 多相 (液体固体/気体) または 単相
• 粘性のある , きれいな 、または 浮遊物質が含まれている

これらの特性を知ることは、どの測定原理が実現可能であるかに直接影響します。

たとえば、 電磁 メーターには導電性の液体が必要ですが、 コリオリ メーターは、きれいな単相流体で最もよく機能します。

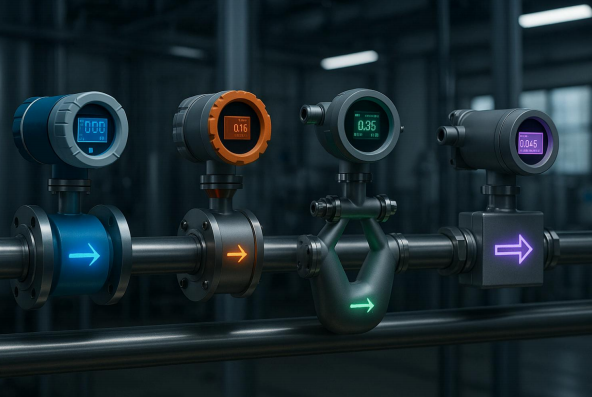

2.測定原理の選択

媒体を定義したら、最適な測定テクノロジーを選択します。

• 電磁流量計(EMF) – 導電性液体、水、薬品、スラリー用。
• 渦流量計 – 安定した流量プロファイルを持つ蒸気、ガス、液体用。
• コリオリ Mass Flowmeter – 液体または気体の正確な質量流量および密度測定用。
• 超音波流量計 – 大きなパイプまたは非侵襲的な設置の場合。
• 熱式質量流量計 – クリーンガス用。
• 機械式流量計（タービン、容積式） – シンプルで低コストのアプリケーション向け。

それぞれの原則には明確な利点があります。 精度 , コスト , インストールの複雑さ 、そして メンテナンス 。適切なマッチングにより、信頼性の高い長期的な動作が保証されます。

3.動作圧力と温度の定義

プロセスの圧力と温度によって次のことが決まります。

• センサー材質 (ステンレス、ハステロイ、PTFEライニング等)
• シールとガスケットの選択
• 流量計本体定格 (PN/ANSIクラス)
• 温度補償要件

選択した機器の圧力および温度定格が、次の基準に準拠した安全マージンを備えたシステムの最大動作条件を超えていることを常に確認してください。 PED または ASME 規格。

4.配管および設置条件の評価

流量計は適切に取り付けられた場合に最高の性能を発揮します。主要なパラメータは次のとおりです。

• パイプのサイズと方向 (水平、垂直、フルパイプ)
• 上流および下流の直線走行 安定した流量プロファイルを確保するため
• バルブ、ポンプ、またはエルボとの相対的な位置 乱気流を最小限に抑えるために
• 取り付けスペースとアクセシビリティ 配線、校正、メンテナンス用
• 電源 (AC/DC)および 信号出力オプション (4～20mA、パルス、Modbus、HARTなど)
• 侵入保護 (IP65、IP67、IP68)
• 危険区域の分類 (Ex ia、Ex d など)

綿密に計画された設置レイアウトにより、悪い流れ条件や電気的干渉によって引き起こされる測定エラーが防止されます。

5.流量範囲と精度要件の決定

の定義 運転流量 そして 必要な精度 重要です。

以下を指定します:

• 最小、通常、最大流量
• 予想されるプロセス変動範囲
• 必要な精度または再現性 (例: ±0.1%、±0.2%、±0.5% ±1.0%)

正しいメーターサイズにより、流量が最適範囲内に留まります。 測定範囲（レイノルズ数安定域） 低流量の不正確さまたは範囲を超える飽和を回避します。

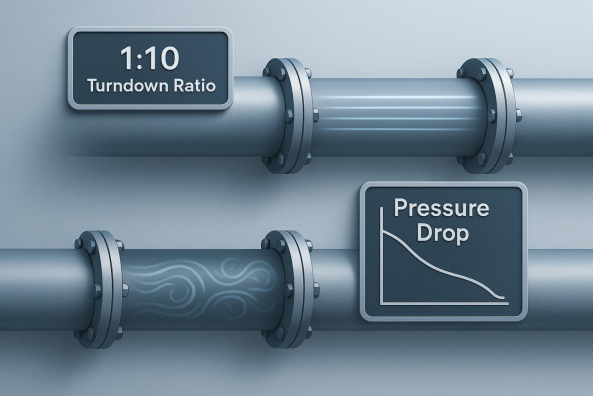

6.ターンダウン比と圧力損失の評価

• ターンダウン率 測定範囲の柔軟性 (例: 1:10、1:20) を示します。
  ターンダウン比が高いほど、さまざまな流れ条件への適応性が向上します。
• 圧力損失 プロセスの非効率性を避けるために、最小化する必要があります。
  次のような特定のテクノロジー コリオリ そして ボルテックス 圧力降下が発生する可能性があります。プロセスが圧力降下に耐えられるかどうかを常に確認してください。

7.予算とライフサイクルの考慮事項

機器の初期費用は重要ですが、 総所有コスト (TCO) 考慮する必要があります:

• 購入価格と精度と信頼性
• 校正とメンテナンスの頻度
• スペアパーツの入手可能性
• 消費電力とダウンタイムコスト

大規模プロジェクトの場合、バランス調整 パフォーマンス , 長寿 、そして 予算 製品ライフサイクル全体を通じて経済的価値を保証します。

8.認証とコンプライアンス要件

流量計は、用途および輸出先に応じて、関連する国際規格および規制に準拠する必要があります。

• 安全性と防爆性: IECEx、ATEX、UL
• 電気的コンプライアンス: CE-EMC、CE-LVD
• 圧力機器: CE-PED、ASME
• 食品および医薬品: FDA、3A、EHEDG
• 貿易および法定計量: MID (測定器指令)

適切な認証により、機器が世界的な安全性と性能基準を満たしていることが保証されます。

結論

体系的な選択プロセスにより、技術的な互換性だけでなく、長期的な安定性と規制遵守も保証されます。

を理解することで、 中程度 , 測定原理 , 設置条件 、そして 認証の必要性 、エンジニアや調達スペシャリストは、リスクを最小限に抑え、効率を最大化するという最適な結果を達成できます。

で VNER エレクトロニック テクノロジー株式会社 、私たちは数十年にわたる現場経験と高度な流量測定技術を組み合わせて、パートナーがアプリケーションに最適なソリューションを選択できるよう支援します。 水処理 そして 石油化学 植物 に 石油とガス そして ポリシリコン産業。

ショーン・カオ著

国際貿易部長

VNER エレクトロニック テクノロジー株式会社
