流量の精度を損なう 9 つの隠れた設置ミス

流量計の設置中に、不正確な測定値、困難なメンテナンス、または完全な故障に直面したことがありますか?

ほとんどの場合、問題は機器自体にあるのではなく、見落とされがちな設置の詳細にあります。
電磁流量計の不十分な直管、可変面積計のフィルターの位置が間違っている、ウェッジ流量計の下向きに取り付けられた圧力タップなど、これらすべての小さな間違いがシステムの重大な誤動作につながる可能性があります。
この記事では、流量計アプリケーションで発生する最も一般的なオンサイト設置の問題 9 つを要約し、これらの落とし穴を根本から回避するのに役立ちます。

01. 取付位置不良または直管長不足（電磁流量計）

• 正確な測定を保証するには、流量計は常に全配管状態で動作する必要があります。

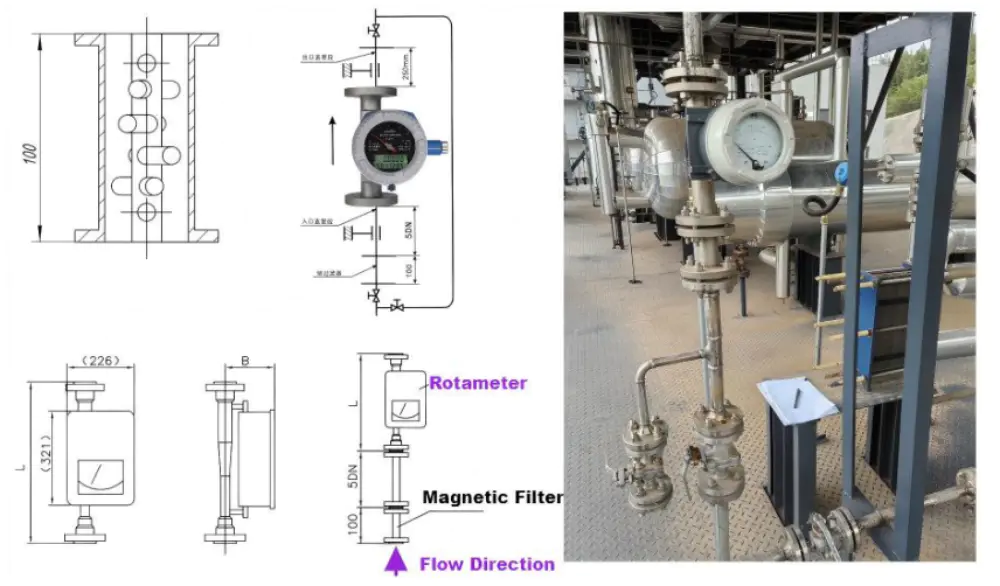

02. 磁気フィルタ（面積流量計）の誤設置

• 入口の直線距離は、磁気フィルターの前ではなく、下流で測定する必要があります。

03.ウェッジ流量計の誤った取り付け

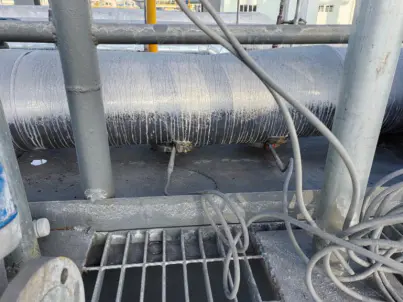

• 圧力取出フランジを下向きに取り付けたり、プラットフォームに近づきすぎると、メンテナンスのスペースがなくなり、圧力ポート内に沈殿物が蓄積し、測定誤差の原因となります。常に適切な向きとメンテナンス用のクリアランスを確保してください。

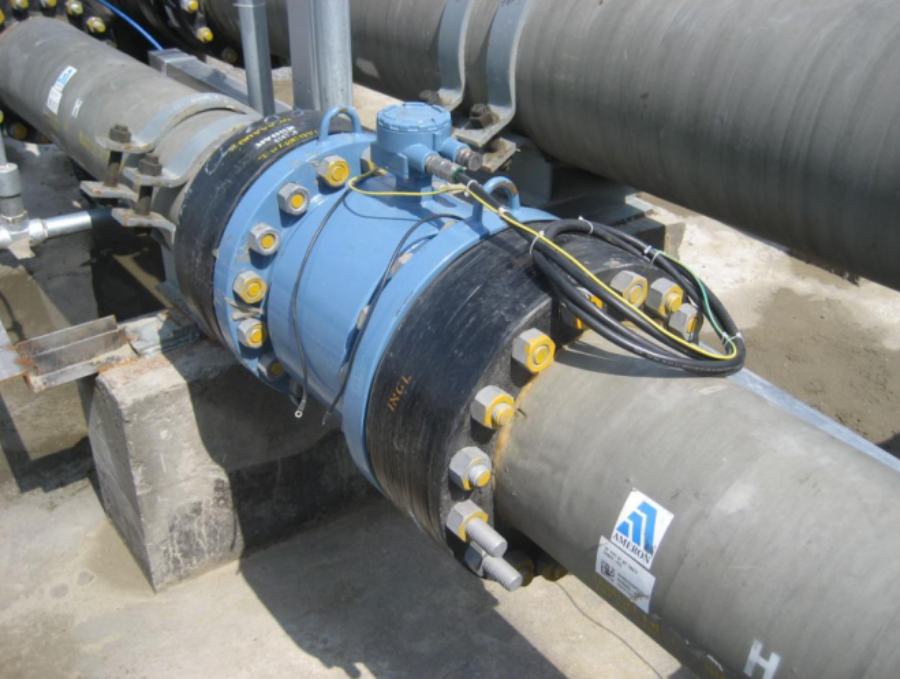

04.非金属パイプライン（電磁流量計）に必要なアースリング

• 電磁流量計 適切に接地する必要があります。
• 金属パイプラインの場合は、内部接地電極を使用できます。
• 非金属またはライニングされた金属パイプの場合、安定した信号基準を確保するために接地リングが必要です。

05. 上流および下流の直流要件 (可変面積流量計)

• 入口および出口の配管はメーターの口径サイズと一致する必要があります。

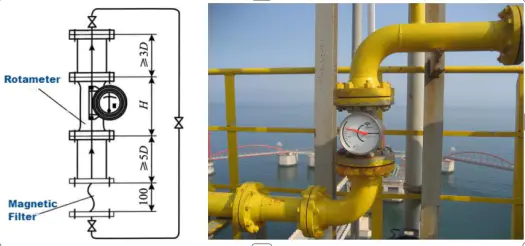

• 設置スペースが許せば、上流側で少なくとも 5D、下流側で 3D の直管長を維持してください。
• 注: 一部のメーカーは、ストレートラン要件がないと主張する場合があります。ただし、それでも十分な長さが推奨されます
  最適な精度。

06. 上流および下流直管要件（電磁流量計）

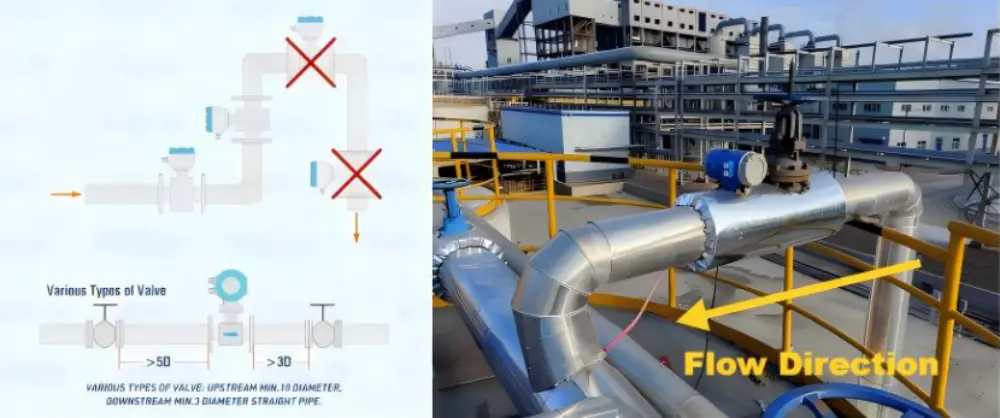

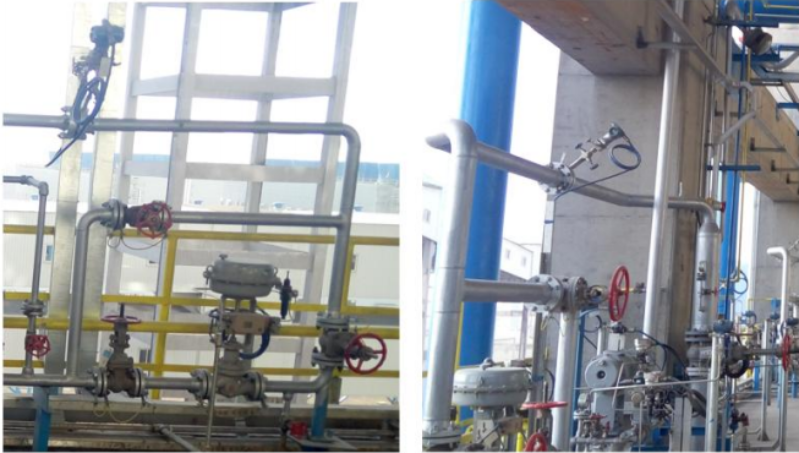

• 流量計をバルブ、エルボ、バイパスラインなどの流れを妨げる要素の近くに設置しないでください。

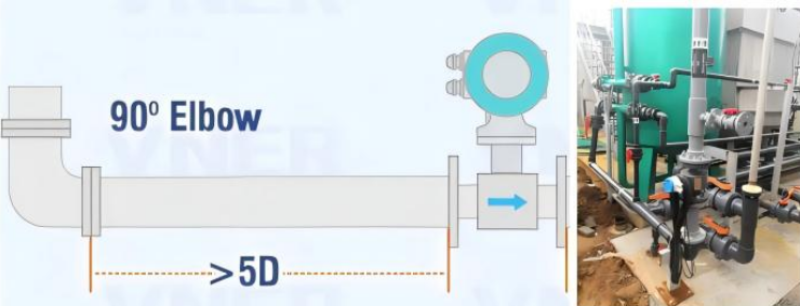

• 可能な限り、少なくとも 10D の上流と 5D 下流の直線を確保してください (「10D-5D ルール」)。
• 安定した正確な読み取りを実現するには、少なくとも 5D アップストリームと 3D ダウンストリームを維持してください。

07.蒸気測定におすすめの遠隔式渦流量計

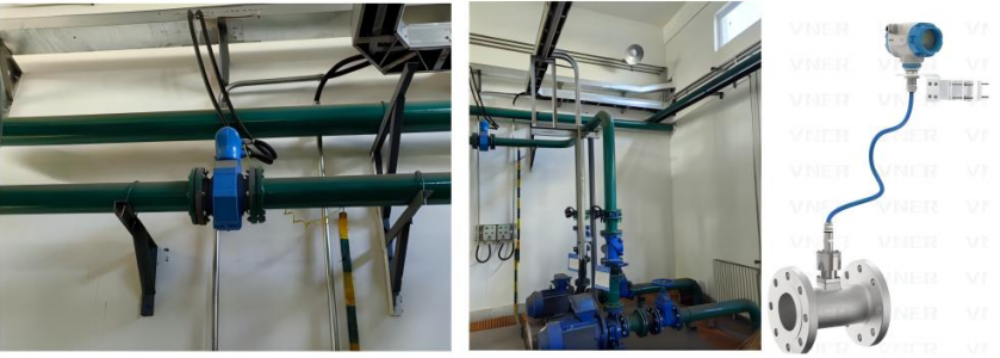

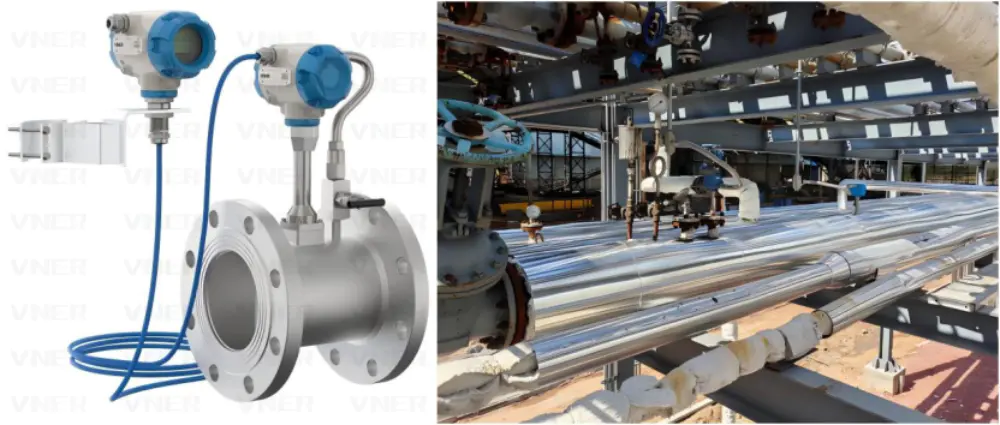

• 蒸気測定やパイプラックへの設置には、リモート (分割型) 渦流量計が推奨されます。この構成により、リモートでの読み取りとパラメータの設定が可能になり、変換器を高温ゾーン (>250 °C) から遠ざけることができ、高い場所やアクセスできない場所に適しています。
• リモート ケーブルは、メーカーが提供する標準長さ 5 m (最大 20 m までカスタマイズ可能) の 2 芯シールド ケーブルである必要があります。

08. 手の届かない場所に設置する場合はリモートタイプの機器を使用する

• 現場での観察や調整が難しい高所、溝内、またはパイプラック沿いに設置する場合は、より安全で便利な操作のために、リモートタイプの機器を強くお勧めします。

09.差圧発信器（オリフィス流量計）の取付位置

• 設置レイアウトに応じて、差圧トランスミッタは、校正とメンテナンスを容易にするために、地面またはアクセス可能なプラットフォームに取り付ける必要があります。

• これら 9 つの例は、流量測定アプリケーションで見られる最も一般的な取り付けエラーを強調しています。セットアップ時にこれらの詳細を理解して対処することで、信頼性を向上させ、ダウンタイムを削減し、長期的な測定精度を確保できます。
