コリオリ質量流量計が現代産業における高精度測定の究極のソリューションとなる理由は何ですか?

インダストリー 4.0 の大きな変革の中で、流体測定精度はもはや単なる技術パラメータではありません。これは、自動化された生産効率とインテリジェントな監視レベルを測定するための中心的な指標となっています。その破壊的なデザイン哲学により、 コリオリ質量流量計 は、温度、圧力、流体密度などの環境要因によって制約されることが多い従来の体積測定の束縛を完全に打ち破りました。現在、この技術は石油化学、食品、医薬品、半導体製造、海洋産業などのハイエンド製造部門に急速に浸透しており、複雑な流体モニタリングの「ゴールドスタンダード」として認められています。世界の産業がカーボンニュートラルと廃棄物の削減に向けて舵を切る中、質量を直接測定する機能は、資源の最適化と二酸化炭素排出量の追跡のための究極のデータ基盤を提供します。

コリオリ質量流量計とは何ですか?

コリオリ質量流量計は、古典的な力学的原理、特にコリオリ効果に基づいて設計された洗練された精密機器です。物理的な本質という点では、従来のオリフィス、タービン、電磁流量計とは何世代も離れています。従来の装置は主に流体の「体積」を測定しますが、これは熱膨張や熱収縮による干渉の影響を非常に受けやすくなります。対照的に、コリオリ計は流体の「真の質量」、つまり流体が沸騰した液体であろうと圧縮ガスであろうと、いかなる動作条件下でも一定に保たれる物理量を測定します。

内部的には、そのコアは正確に制御された振動状態に維持された 1 つまたは 2 つの測定管で構成されています。高周波小型アクチュエータ (駆動コイル) が測定管を駆動し、音叉のように特定の固有周波数で振動させます。 This design ingeniously utilizes the inertial force generated by fluid particles moving within a vibrating system, converting the abstract attribute of mass into capturable mechanical signals.この直接測定アプローチにより、複雑な密度計算の必要性がなくなり、プロセス エンジニアに「唯一の信頼できる情報源」が提供されます。

質量流量計はどのように機能するのでしょうか?

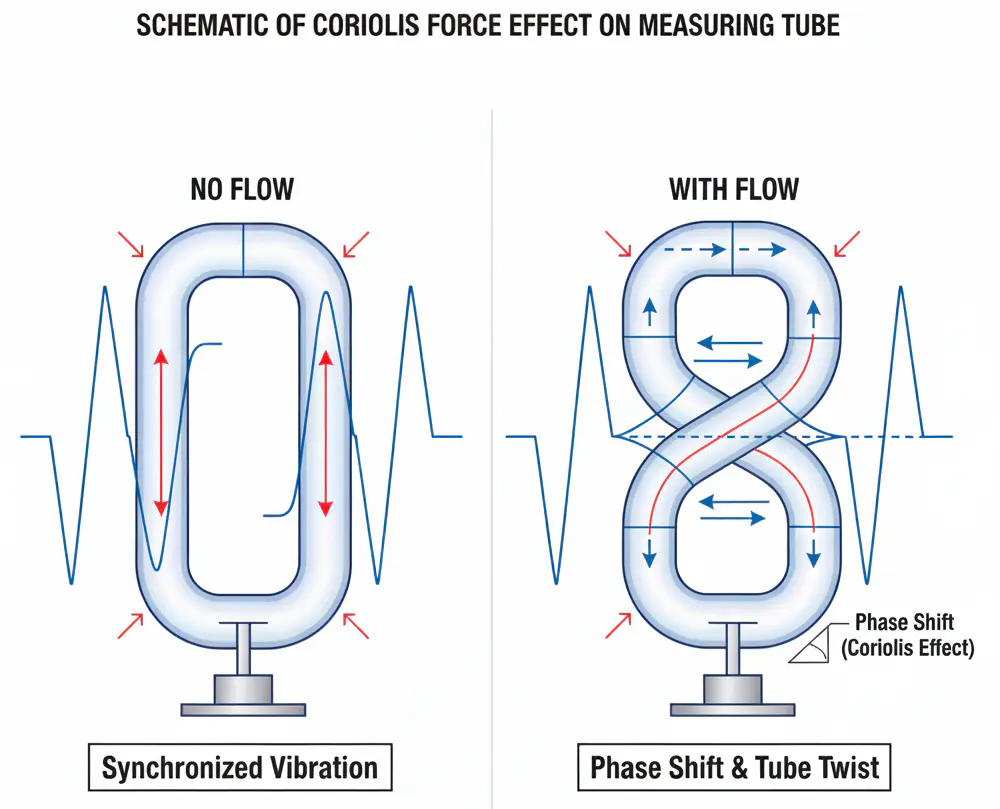

この流量計の動作メカニズムを深く理解するには、流体が高周波振動管に入るときの動的機械的挙動を観察する必要があります。このプロセスは、次の 4 つの主要な技術段階に細分化できます。

高周波振動励起: 流量計が起動すると、アクチュエータが測定チューブを駆動して高周波 (通常 400 ～ 1000 Hz) で微振動を生成します。静止状態 (流れがない状態) では、チューブ全体の振動サイクルは時間と空間の両方で完全に同期します。入口と出口のセンサーは同一の正弦波を検出します。

コリオリ力の関与: 液体または気体が振動チューブ内を高速で流れ始めると、移動する流体粒子は慣性によりチューブの周期的な振動に抵抗しようとします。入口側では、流体は振動の中心から押し出されるのに抵抗します。出口側では、引き戻されにくくなります。この相互作用の力は、物理学では「コリオリ力」として知られています。

機械的変形とねじれ: の Coriolis force acts in opposite directions on the inlet and outlet halves of the tube, causing the tube to undergo a subtle "twist" or "deformation" that is invisible to the naked eye.この機械的なねじれは質量流量に直接比例します。つまり、通過する質量が増えるほど、力が大きくなり、ねじれが大きくなります。

位相シフト変換とデータのデコード: この変形により、チューブの両端間の同期が妨げられます。入口と出口の端に取り付けられたセンサーは、2 つの振動信号間の「位相シフト」(時間遅延) を捕捉します。このシステムは、高性能デジタル信号処理 (DSP) チップを通じて、このマイクロ秒の時間差を非常に正確な質量流量の測定値に瞬時に変換し、同時に固有振動数の変化から密度を計算します。

コリオリ流量計の大きな利点は何ですか?

理由 コリオリ流量計 多くのハイエンド産業シナリオで従来の製品を置き換えてきたのは、ほぼ妥協のない技術的利点の組み合わせによるものです。

比類のない測定精度と再現性: 最新のコリオリ計は、±0.1% または ±0.05% という高い質量測定精度を提供できます。このレベルの精度はカストディ転送にとって非常に重要であり、0.5% の誤差でも 1 年間で数百万ドルの損失につながる可能性があります。高い再現性により、製造プロセスがバッチごとに一貫した状態を保つことが保証されます。

優れた振動性と環境耐性: 機器の内部動作周波数は通常、約 400 Hz に正確に設定されます。この高周波動作は自然な「フィルター」として機能し、デバイスが自身の測定信号を、大型ポンプセット、産業用コンプレッサー、船舶のメインエンジンの轟音など、産業環境で一般的な低周波機械ノイズから区別できるようにします。これにより、最も「騒々しい」プラント条件下でも非常に高い読み取り安定性が保証されます。

エンジニアリングの実装の簡素化とライフサイクルの短いメンテナンス:

• 直管要件なし: 流量プロファイルを安定させるために直径 10 ～ 20 の直管が必要なタービンや超音波流量計とは異なり、コリオリ流量計は流量プロファイルに依存しません。オフショアプラットフォームや船室などの狭いスペースでは、これによりスペースとエンジニアリングコストが大幅に節約されます。
• ストリーム内に可動部分がない: ベアリングの磨耗やローターの詰まりはありません。これにより、総所有コスト (TCO) が驚くほど低くなり、重要なインフラストラクチャの稼働時間が長くなります。

マルチパラメータ統合を備えた「デジタルセンサー」: 単一のコリオリ計は、質量流量、密度、温度の「三位一体」のデータを提供します。これらの値を統合することにより、メーターは体積流量と濃度も出力できるため、3 つの別々の機器を 1 つのデジタル ノードに効率的に置き換えることができます。

VNER AC、AG、および AH シリーズ: 産業上の課題に特化したソリューション

To meet the diverse and often extreme demands of modern industry, VNER has developed three specialized series of Coriolis mass flowmeters, each engineered for specific operational environments and regulatory standards.

1. AC シリーズコリオリ質量流量計: 多用途の産業用途向けの主力製品

の ACシリーズコリオリ質量流量計 は、VNER の主力テクノロジーの頂点を表し、最も広範囲の産業分野にわたる高精度の質量流量および密度測定のための多用途の「主力製品」として機能するように設計されています。

• 卓越した技術とシグナルインテグリティ : A シリーズのフルデジタル送信機プラットフォームを搭載し、高度なデジタル信号処理 (DSP) を活用して超低流量信号を簡単に処理します。統合された MFD™ (多重周波数ドライブ) この技術は、従来のメーターの故障の原因となる気体混入または気液二相状態が存在する場合でも、優れた安定性を提供します。

• 極限の仕様 ：最大流量精度を誇ります。 ±0.05% までの動作圧力に耐えることができます。 15.0MPa 。その熱回復力は比類のないものであり、モデルは極低温ゾーンでの動作が可能です。 -196℃ または極度の暑さの中で 380℃ .

• 主な用途 : これは、精密な化学物質の注入、製油所での炭化水素混合、および要求の厳しい海洋環境での高圧化学物質注入スキッドに最適な選択肢です。



2. AG CNG/LNG 専用コリオリ質量流量計: CNG および LNG 燃料供給専用

の AG CNG/LNG 専用コリオリ質量流量計 は、圧縮天然ガス (CNG) および液化天然ガス (LNG) の保管輸送特有の課題に焦点を当て、天然ガスのバリュー チェーン向けに特別に設計された高度に専門化されたラインです。

• 高圧および極低温の回復力 : AG CNG015 モデルは、車両燃料供給の極度の圧力に耐えるように構築されており、最大定格は 40.0MPa 。逆に、LNG モデルは液体メタンの極低温の現実に合わせて最適化されており、構造の完全性を維持します。 -196℃ 漏れや誤差を防ぐため。

• ガス測定のためのスマートなアルゴリズム : 独自の機能を搭載 A-GAS™ アルゴリズム 、このシリーズは超高周波分解能を提供し、通常、低ガス密度と高い流速によって引き起こされる誤差を排除します。これにより、認定されたバッチ燃料供給精度が保証されます。 ±0.50% .

• 主な用途 : 小売ステーションの CNG ディスペンサー、大規模 LNG 船のバンカリング、仮想パイプライン サテライト ステーションでのトレーラーの荷降ろしに不可欠です。



3. AH 衛生的コリオリ質量流量計: 衛生的および無菌プロセスの標準

の AH ハイジェニックコリオリ質量流量計 は、清潔さと精度が同様に最優先される衛生の世界に特化しています。食品、飲料、乳製品、製薬業界向けに調整されています。

• 無菌工学 : このセンサーは、細菌増殖のリスクを排除する自動排出式のデッドゾーンのない流路を備えています。接液部は標準研磨されています Ra0.8μm 、ハイポリッシュで Ra0.38μm 最も敏感な薬液用のオプションです。それは完全に CIP/SIP対応 つまり、精度が変動することなく、繰り返しの高温滅菌サイクルに耐えることができます。

• 材料とコンプライアンスの誠実さ : すべての接液コンポーネントは SS316/SS316L から製造されており、次の規格に完全に準拠しています。 ASME BPE などの世界的な衛生基準に準拠し、最高レベルの製品の安全性を保証します。

• 主な用途 : 牛乳加工における脂肪の標準化、ビール醸造所での正確な成分の投与、追跡可能なバッチ記録が義務付けられている医薬品製造における緩衝液の調製にとって重要です。



主流の流量計測技術比較表

コリオリ計はどのような流体を測定できますか?

の Coriolis flowmeter is hailed by the industry as a "universal player." Its robust adaptability means that as long as the material of the measuring tube—ranging from 316L Stainless Steel to Hastelloy C22 or Titanium—is compatible with the corrosiveness of the medium, it can handle almost all conditions:

非常に複雑な液体の取り扱い: It excels in measuring high-viscosity polymers that would seize a turbine meter, mining slurries with non-Newtonian fluid characteristics, and abrasive suspensions.製薬分野では、その「フルドレイン」設計が定置洗浄 (CIP) および定置滅菌 (SIP) をサポートし、バッチ間の相互汚染を確実に防ぎます。

高精度の産業用ガス計量: ガスは圧縮性が高いため、体積測定は悪夢のようなものになります。コリオリ計は圧力変動を無視し、気体分子を直接測定します。このため、高圧天然ガスの保管輸送、水素燃料補給ステーション、および産業用純ガスの配送に最適です。

二相流の課題とフロンティア: 歴史的には、「スラグ フロー」または大量のガスの巻き込みがコリオリ メーターの失速の原因でした。しかし、次世代のメーターは「マルチ周波数ドライブ」と高度な DSP アルゴリズムを利用して、流体が油、水、ガスの乱雑な混合物である場合でも振動を維持します。これは、石油・ガス業界、特に分離装置の設置が高価すぎる坑口監視において画期的な進歩です。

コリオリ流量計に関するよくある質問

1: コリオリ計はなぜ他のタイプより高価なのですか? A1: 振動管の製造が複雑で、マイクロ秒の信号処理に必要な高度な電子機器が必要なため、初期コストが高くなります。ただし、直線配管の欠如、温度/圧力トランスミッターの取り外し、メンテナンス不要の設計を考慮すると、5 年間の「総所有コスト」は多くの場合低くなります。

2: 設置時にメーターの向きは重要ですか? A2: はい。液体用途の場合は、気泡の捕捉を防ぐために「チューブダウン」位置が推奨されます。ガス用途の場合は、凝縮した水分を排出するために「チューブアップ」が最適です。サイドマウントはスラリーの自動排出に使用されます。

3: コリオリ計はライン内の空気によって損傷する可能性がありますか? A3: 一般的にはありません。空気は信号に一時的な「測定誤差」や「ノイズ」を引き起こす可能性がありますが、メーターに機械的な損傷を与えることはありません。電子機器は、液体の流れが正常に戻るとすぐに信号を回復するように設計されています。

4: これらのメーターには最大粘度制限はありますか? A4: コリオリ効果の物理学には理論上の限界はありません。ただし、実際には、限界は圧力損失によって決まります。非常に粘性の高い流体は、メーターの湾曲したチューブを通過するためにより多くのポンプ圧力を必要とします。

5: コリオリ計はどのくらいの頻度で再校正する必要がありますか? A5: 摩耗する可動部分がないため、「ゼロ点」は非常に安定しています。多くの業界では、2 ～ 5 年ごと、または規制要件が定められた場合にのみ再校正を行っています。メーターが極度の腐食や侵食を受けていない場合、その校正係数は著しく一定のままです。

現代の産業における高精度測定の究極のソリューションとして、 コリオリ質量流量計 これは、「粗雑な体積計量の時代」から「精密な質量制御の時代」への完全な飛躍を示しています。信頼性の高い単一のマルチパラメータ データ ソースを提供することで、エンジニアは前例のない粒度でプロセスを最適化できるようになります。ソフトドリンクの正確なフレーバープロファイルを保証する場合でも、数百万ガロンの LNG の保管輸送を管理する場合でも、コリオリ計は流体力学の世界で最も信頼できる監視員としての役割を果たしています。センシング技術とコンピューティング能力の継続的な反復により、このインテリジェント デバイスは間違いなく、将来のグリーン ファクトリーと世界的なエネルギー移行においてかけがえのない役割を果たすでしょう。
