高精度の液体計量に液体タービン流量計が不可欠な理由

精密流体測定の分野では、液体タービン流量計は、クリーンで低粘度の流体を扱うための最も信頼性が高く効率的な機器の 1 つです。の LWGYシリーズ液体タービン流量計 はこの信頼性の証であり、機械的な堅牢性と洗練された電子センシングを組み合わせたコンパクトな設計を提供しています。この流量計は産業および商業システム向けに特別に設計されており、流体の運動エネルギーを測定可能な回転周波数に変換します。 LWGYシリーズは、シンプルな構造と高速応答に重点を置き、水処理から精製化学処理までのさまざまな液体用途にコスト効率と高精度のソリューションを提供します。

LWGYシリーズはどのようにして流速を回転データに変換するのでしょうか？

中核となる機能原理は、 液体タービン流量計 一見単純ですが、精度を維持するには精密なエンジニアリングが必要です。液体がメーターに流入すると、内部コンポーネントと相互作用する前に、安定した流量プロファイルを確保するためにまず調整されます。

整流器とローター アセンブリの役割は何ですか?

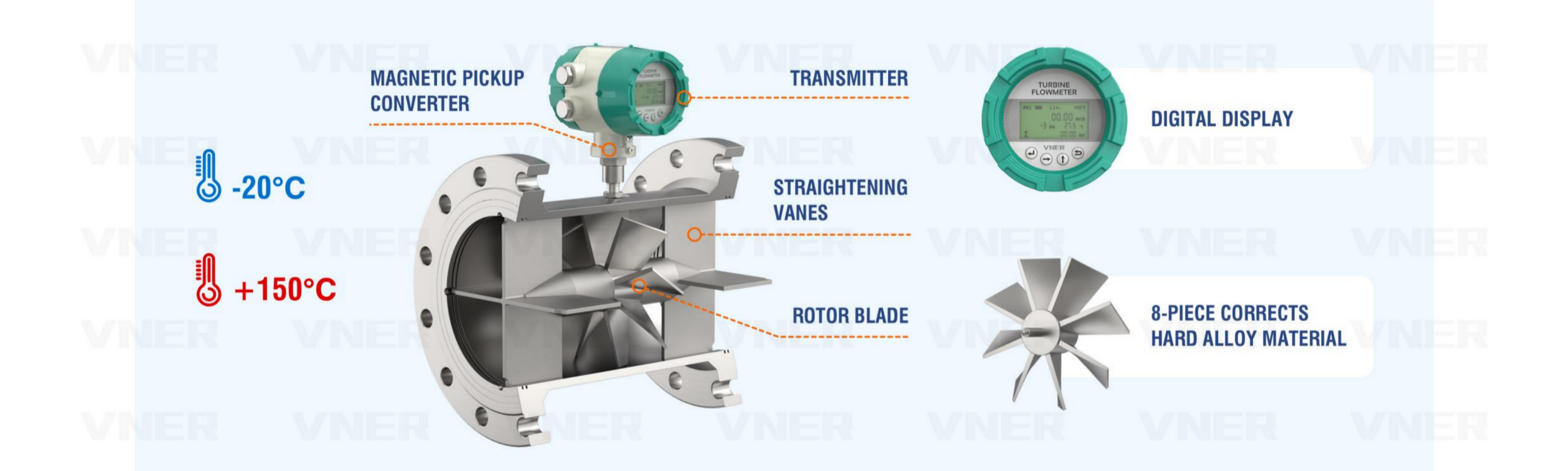

このプロセスは、液体が統合された装置を通過するときに始まります。 整流装置 。このコンポーネントは、上流のパイプの曲がりやバルブによって引き起こされる乱流や渦を除去するため、非常に重要です。流れが安定すると、流れは上を通過します。 タービンローター 。ローターブレードの角度は、液体の速度によってタービンが回転するように設計されています。精密加工されたベアリングと軽量ローターにより、ローターの速度は回転速度に直接比例します。 体積流量 。この線形関係により、 液体タービン流量計 動作範囲全体にわたってこのような高い精度を維持することができます。

ピックアップ センサーはどのようにして正確なブレードの通過を検出しますか?

機械的な回転を電気的な出力に変換するために、LWGY シリーズは高感度の ピックアップセンサー 。タービンが回転すると、ステンレス鋼のブレードが流れ体の外側にあるセンサーによって生成された磁場を通過します。ブレードがセンサーを通過するたびに、パルスが生成されます。結果として得られる パルス信号 流速に正比例する周波数を特徴とします。このデジタル対応出力は、ローカル ディスプレイ、PLC、またはバッチ コントローラーに直接送信して、リアルタイムの監視とデータ ロギングを行うことができます。

LWGY シリーズの主な技術仕様は何ですか?

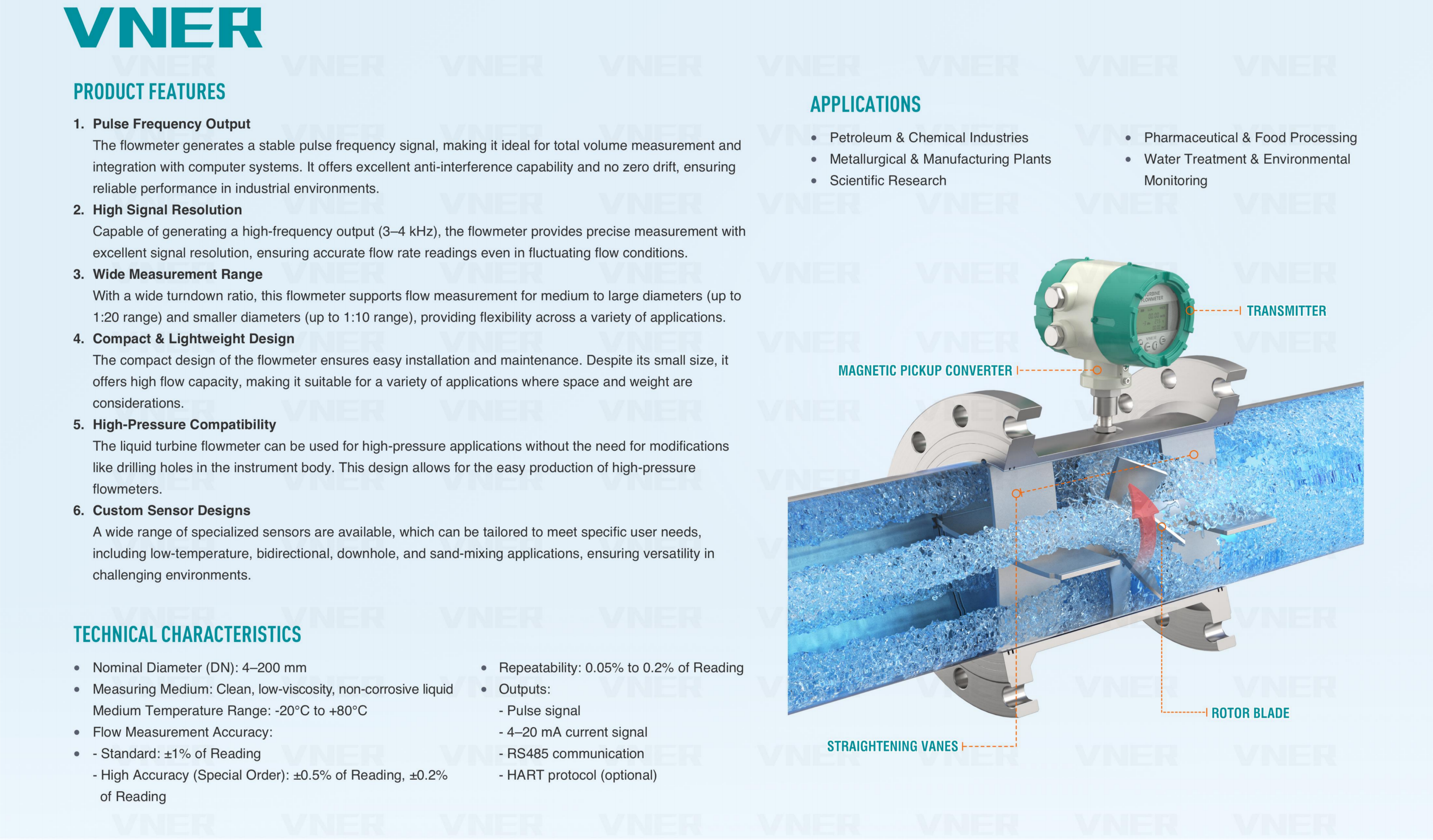

システムの統合とハードウェアの選択を支援するために、次の表に、 LWGYシリーズ液体タービン流量計 :

LWGY シリーズがバッチ処理および分注アプリケーションに適しているのはなぜですか?

多くの工業プロセスでは、連続的な流れを監視することよりも、液体の特定の体積を迅速かつ繰り返し測定できることが重要です。の 液体タービン流量計 は、その独特の物理的特性により、これらの「バッチ処理」シナリオに優れています。

応答時間が速いと塗布精度が向上しますか?

の際立った特徴の 1 つは、 LWGYシリーズ 低慣性ローターです。重い排気量計とは異なり、このタービンローターは 液体タービン流量計 液体の流れに合わせてほぼ瞬時に加速、減速します。この「素早い対応」が重要です。 調剤 バルブが急速に開閉する用途。メーターの応答時間が遅い場合、液体の最初の「スラグ」を見逃したり、バルブが閉じた後もカウントを続けたりして、累積誤差が生じる可能性があります。 LWGY は、最初から最後まですべてのドロップが考慮されることを保証します。

優れた再現性は品質管理にどのようなメリットをもたらしますか?

化学薬品の混合や医薬品の「バッチ処理」では、一貫性が成功の主な指標となります。の 液体タービン流量計 オファー 優れた再現性 、通常は 0.05% ～ 0.2% 以内です。これは、同じ条件下で同じ体積の液体がメーターを複数回通過した場合、出力は実質的に同じままであることを意味します。産業オペレータにとって、この信頼性により品質管理が簡素化され、製品配合が数千サイクルにわたって一貫した状態を維持できるようになります。

液体タービン流量計は高圧産業環境に耐えられますか?

内部機構は低流量を検出できるほど繊細ですが、外部ハウジングは 液体タービン流量計 耐久性を重視して作られています。の LWGYシリーズ 要求の厳しい機械環境でも問題なく使用できるように設計されています。

堅牢な機械設計は高圧にも耐えられますか?

LWGY シリーズは高級ステンレス鋼 (304 または 316L) で作られており、 堅牢な機械設計 かなりのライン圧力に耐えることができます。これ 高圧能力 油圧試験スタンド、油田注水、高圧洗浄システムに最適です。圧力下でも構造的完全性を維持するメーターの機能により、ローターとハウジングの間の内部クリアランスが一定に保たれ、圧力スパイク時の測定値のドリフトや機械的故障が防止されます。

タービンメーターの寿命の前提条件として清浄度が必要なのはなぜですか?

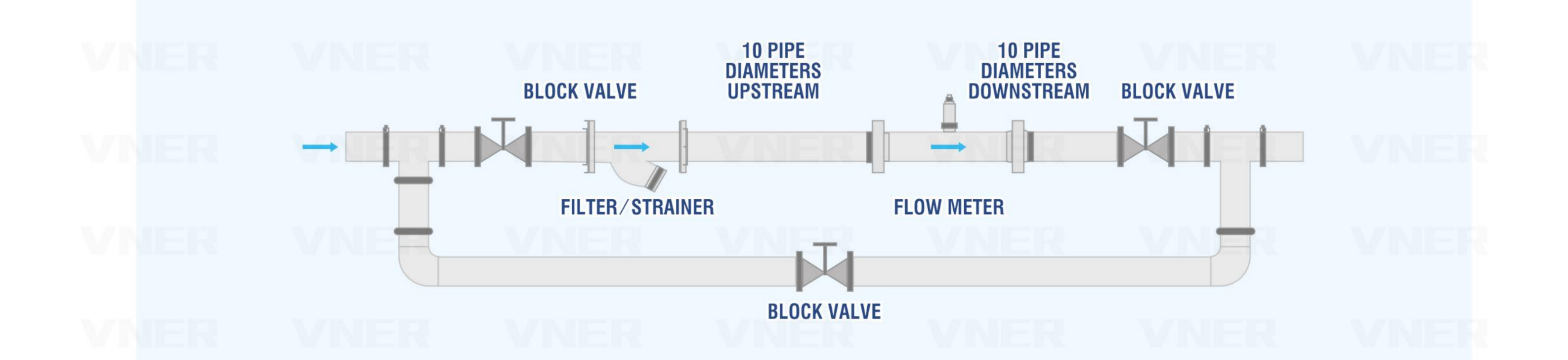

注意することが重要です。 液体タービン流量計 以下のメディア向けに特別に設計されています。 清潔で、大きな粒子や繊維状のものが含まれていないこと 。タービンは精密ベアリング上で高速で回転するため、固形破片が存在すると摩耗が発生したり、ローターが詰まる可能性があります。液体に時折粒子が含まれる可能性があるシステムでは、液体を保護するために上流に 20 ～ 40 メッシュのストレーナーを設置することが標準的に推奨されます。 LWGY 内部を修復し、デバイスの耐用年数を延ばします。

軽量かつコンパクトな構造はシステム設計にどのようなメリットをもたらしますか?

最新の産業用スキッドとポータブル計量ユニットには、強力でポータブルなコンポーネントが必要です。の 液体タービン流量計 これらの要件に完全に適合します。

コンパクトなフォームファクタにより改造は簡単になりますか?

の LWGYシリーズ 特徴があるのは コンパクト そして 低体重 デザイン。かさばる電磁流量計や重いコリオリ計と比較して、タービン メータは重い支持ブラケットを必要とせずに、狭い配管構成に取り付けることができます。これは、既存の配管レイアウトを簡単に変更できない「汎用液体計量」にとって特に魅力的です。フランジ接続またはネジ接続により、メンテナンス期間中の迅速な取り付けと取り外しが可能になります。

このメーターが一般的なメーターの費用対効果の高いソリューションとなる理由は何ですか?

合理化された機械設計に重点を置くことで、 液体タービン流量計 多くの代替テクノロジーよりも低価格で高レベルのパフォーマンスを提供します。冷水モニタリングや燃料消費量追跡など、商業ビルにおける「汎用液体計量」の場合、LWGY シリーズは、より複雑な専用計器にかかる過剰なコストを支払うことなく、必要な精度を提供します。そのシンプルさは使いやすさにもつながります。の ピックアップセンサー そして local converter are often plug-and-play, requiring minimal calibration effort for standard liquids like water or diesel.

パルス信号は遠隔監視にどのように活用されますか?

の "Digital Native" nature of the 液体タービン流量計 出力により、最新のオートメーションとの互換性が高まります。

信号を PLC および SCADA システムに統合できますか?

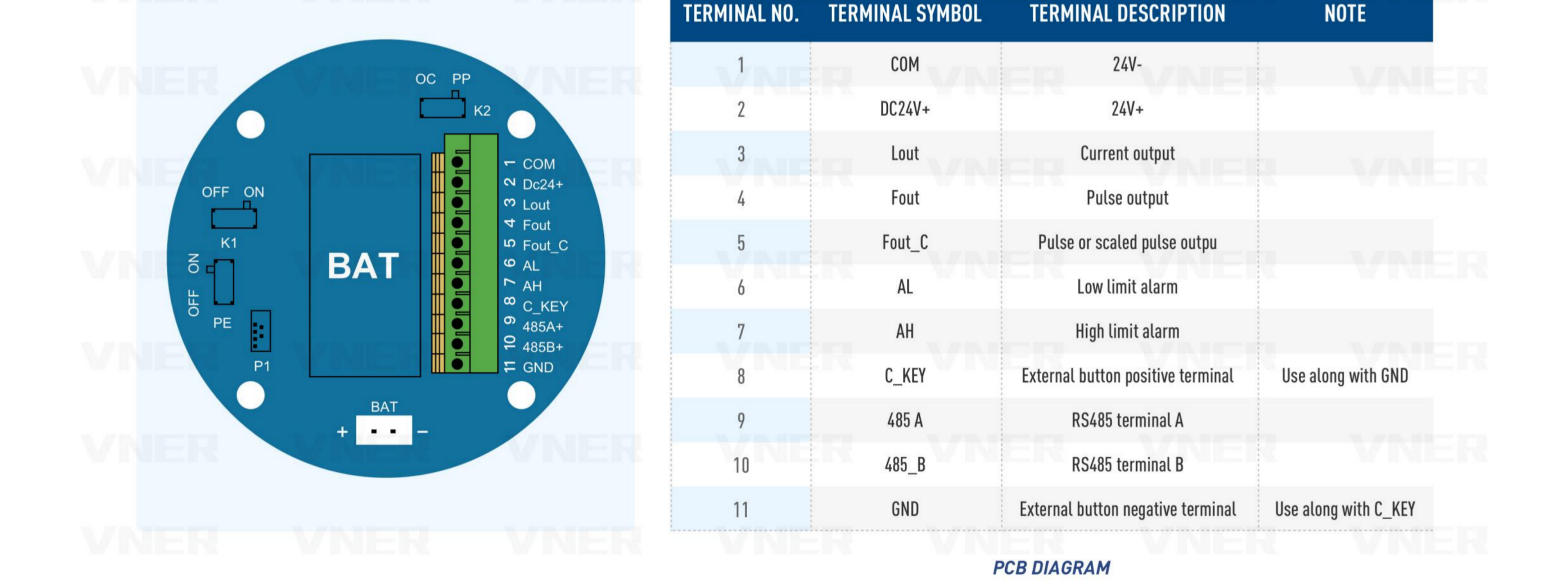

の raw パルス信号 によって生成される LWGY は、ほとんどすべての PLC (プログラマブル ロジック コントローラー) で簡単に解釈できるクリーンな方形波周波数です。インダストリー 4.0 に向けて移行する施設の場合、このパルスを 4 ～ 20mA アナログ信号またはデジタル Modbus RS485 出力に変換するトランスミッターをメーターに装備できます。これにより、 体積流量 そして totalized flow to be monitored from a central control room, facilitating remote process adjustments and automated inventory management.

ローカル表示はスタンドアロン アプリケーションのオプションですか?

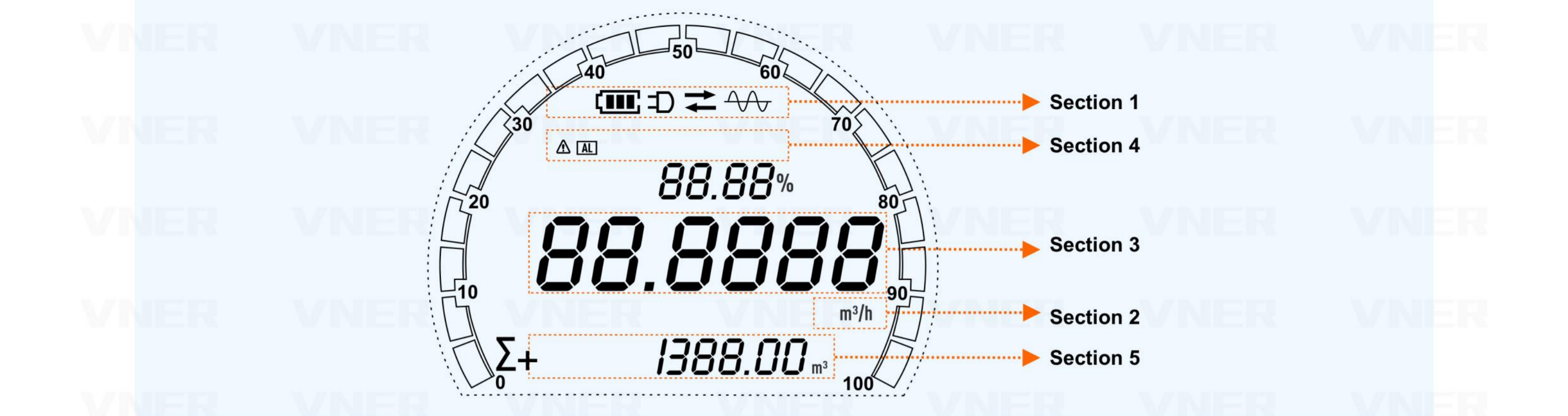

制御システムが存在しないアプリケーションの場合、 LWGYシリーズ バッテリ駆動のローカルインテグレータを取り付けることができます。これにより、オペレータは流量と総体積を測定点で直接読み取ることができます。ポンプの効率をチェックするために使用する場合でも、特定の機械の水使用量を監視する場合でも、 液体タービン流量計 運用の透明性とリソース管理に不可欠な明確な即時データを提供します。
