旋回流量計がガスおよび蒸気の高精度測定に推奨されるソリューションであるのはなぜですか?

流体力学の専門分野では、 旋回流量計 独自の「渦歳差運動」原理により優れており、高精度と幅広いターンダウン比を実現します。の導入 SA80T-TPシリーズ これは、単純な体積測定を超えた、大きな進歩を表しています。このシリーズは、標準 SA80T の温度と圧力が補正されたバージョンで、蒸気や工業用ガスなどの圧縮性流体の測定の複雑さに対処するために特別に設計されています。複数のセンシング素子を単一のユニットに統合することで、設置が簡素化されると同時に、プロセス制御とコスト配分に使用されるデータの信頼性が大幅に向上します。

SA80T-TPシリーズはどのようにして優れた圧力補償を実現するのでしょうか？

ガスと蒸気を測定する際の主な課題は、その圧縮率です。密度は温度と圧力の変動により大きく変化します。の 圧力補償型旋回流量計 リアルタイム計算を実行することでこれを解決します。

統合センサー設計は外部送信機より効果的ですか?

SA80T-TP は、標準 SA80T と同じ高効率の渦発生器およびセンサー設計に基づいており、組み込みの温度および圧力測定を流れ本体に直接統合します。従来のセットアップでは、多くの場合、下流に個別の圧力トランスミッターと RTD (測温抵抗体) を設置する必要があり、これにより潜在的なリークポイントが発生し、配線がさらに複雑になります。旋回流量計の統合されたアプローチにより、旋回周波数が検出される正確な点で温度と圧力が確実に測定され、より正確なリアルタイム密度計算が可能になります。

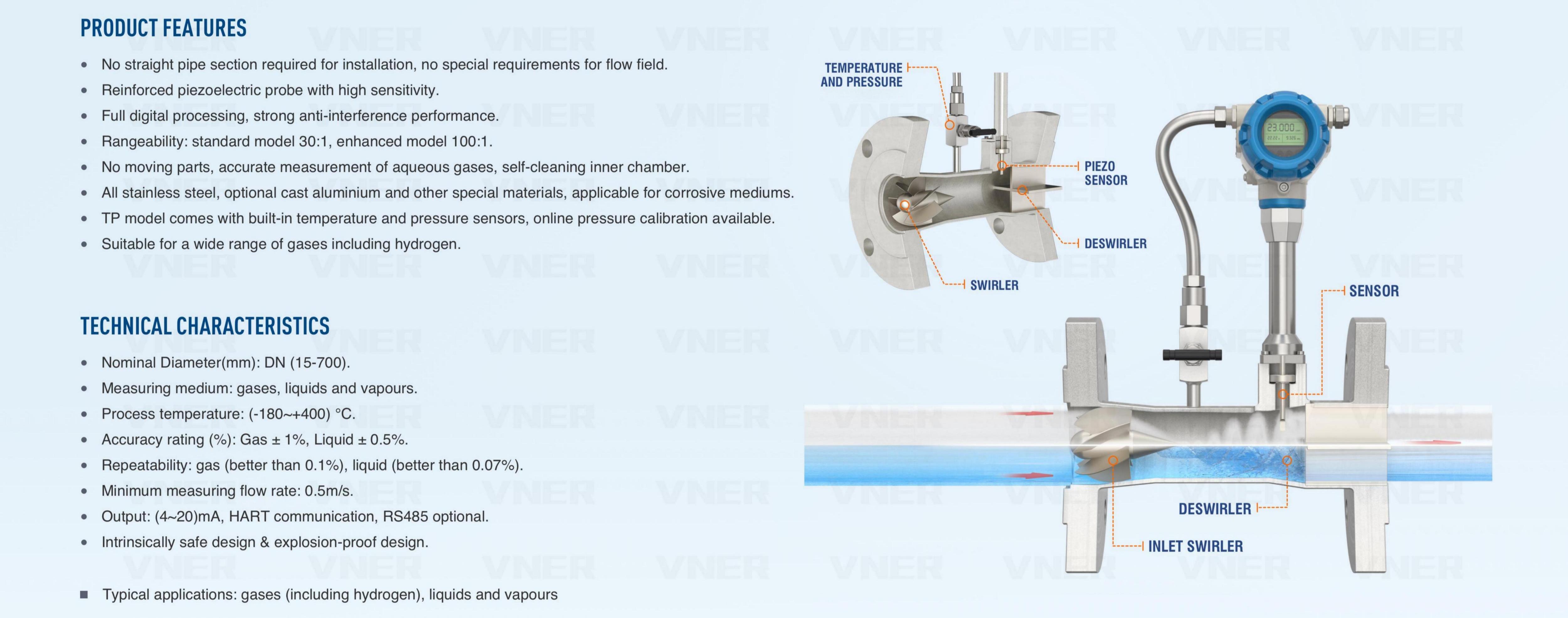

SA80T-TP シリーズの主な技術仕様は何ですか?

これがどのように起こるかを理解するには 旋回流量計 以前のバージョンと比較すると、次の表でコア機能パラメータを確認できます。

リアルタイムの密度計算が蒸気およびガスネットワークにとって重要なのはなぜですか?

エネルギー計測では、多くの場合、「流体が占める空間の量」(体積流量) の測定は、「移動するエネルギーまたは質量の量」よりも重要ではありません。ここで、統合補償機能を備えたスワール流量計が不可欠になります。

コンバーターは複数変数入力をどのように処理しますか?

SA80T-TPのコンバータユニットはシステムの「頭脳」です。旋回センサーから周波数信号を取得し、内部の温度および圧力センサーからのデータと組み合わせます。飽和蒸気や特定のガス組成の特性など、事前に設定された媒体パラメーターを使用して、デバイスは標準の熱力学的相関関係を適用して流体の瞬間密度を計算します。これにより、旋回流量計は従来の動作体積流量に加えて質量流量と標準体積流量の出力を提供できるようになります。

SA80T-TPは飽和蒸気と過熱蒸気の両方に対応できますか?

蒸気システムは、ボイラーの性能とパイプの断熱に応じて飽和状態と過熱状態の間で遷移する可能性があるため、監視が難しいことで知られています。 SA80T-TP 旋回流量計は、これらの環境に特に適しています。温度と圧力の両方を継続的に監視するため、蒸気の状態を判断し、正しい密度テーブルを適用できます。温度と圧力がリンクされている飽和蒸気の場合、デュアルセンサー設定により冗長性チェックが行われ、1 つのパラメーターが予期せず変動した場合でも精度が保証されます。

旋回流量計がエネルギー計測とコスト配分に最適な理由は何ですか?

「エネルギー計量」の正確さは、産業コスト管理の基礎です。工場が中央ボイラーまたは圧縮空気プラントを共有する場合、正確な「コスト配分」は流量計のデータを正規化する能力に依存します。

標準流量はコストの透明性をどのように改善しますか?

圧縮空気および圧縮ガスのネットワークでは、長い配管の途中で圧力低下が発生することがよくあります。標準 旋回流量計 補償なしでは、ガスが失われていない場合でも、パイプの始点と終点で異なる量が報告されます。の SA80T-TP すべての測定値を「標準体積流量」(Nm3/h または SCFM など) に変換します。これは、固定の基準圧力と温度を指します。これにより、局所的な圧力変動に関係なく、すべての部門またはテナントが実際に消費されたガス分子の量に基づいて請求されるようになります。

なぜ「渦歳差運動」原理は本質的に堅牢なのでしょうか?

入口のスワール発生器 旋回流量計 入ってくる流体に回転運動を強制します。流体が膨張セクションに入ると、渦巻きの中心がジャイロ運動を行います。この歳差運動の周波数は流量に直接比例します。タービンメーターとは異なり、磨耗や固着の可能性がある可動部品がありません。オリフィスプレートとは異なり、侵食される鋭いエッジがありません。これにより、 SA80T-TP 他のセンサーが故障する可能性がある高速蒸気や「汚れた」工業用ガス向けのメンテナンスの手間がかからないソリューションです。

構成されたメディアパラメータはアプリケーションの汎用性をどのように確保しますか?

SA80T-TP シリーズの柔軟性は、パイプ内の特定の流体に合わせて調整できるソフトウェア駆動の補正エンジンにあります。

精度を得るためにどのような熱力学相関が使用されますか?

このデバイスは業界標準の公式を利用して、最高レベルの精度を保証します。水と蒸気に関する IAPWS-IF97 表であっても、天然ガスに関する AGA/SGERG 標準であっても、 旋回流量計 これらの複雑な計算を内部で実行します。ユーザーはコミッショニング中にメディアパラメータを設定するだけで、残りの部分はメーターが処理し、取り付けられたセンサーと実際のプロセス条件の校正された制限内に留まります。

SA80T-TP は最新のプロセス制御システムに統合できますか?

最新のスマートファクトリーでは、旋回流量計がデータハブとして機能します。質量流量、温度、圧力を出力するため、単一のデジタル インターフェイス (HART、Modbus、または 4 ～ 20mA 信号など) を介して 3 セットのデータを提供できます。この多変数出力は、高度な「プロセス制御」ループに不可欠です。たとえば、反応に特定の質量のガスが必要な化学反応器では、SA80T-TP が直接質量流量値を提供するため、PLC が外部補償計算を実行する必要がなくなり、システムの遅延と潜在的なプログラミング エラーが削減されます。

SA80T-TP は限られたスペースへの設置を簡素化しますか?

産業用マニホールドやスキッドマウント機器では、スペースが非常に重要になることがよくあります。のデザイン SA80T-TP 旋回流量計 これらの物理的制約に直接対処します。

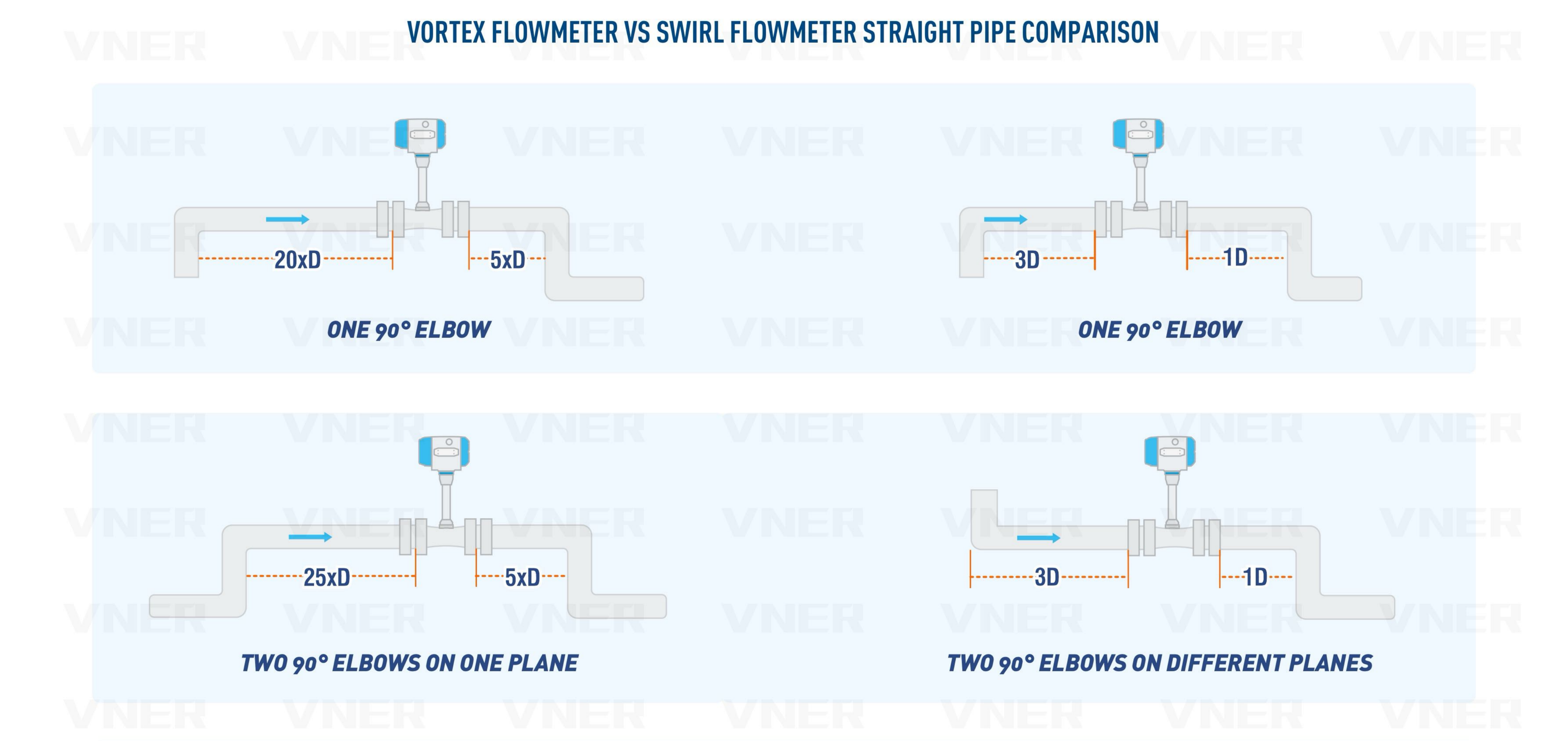

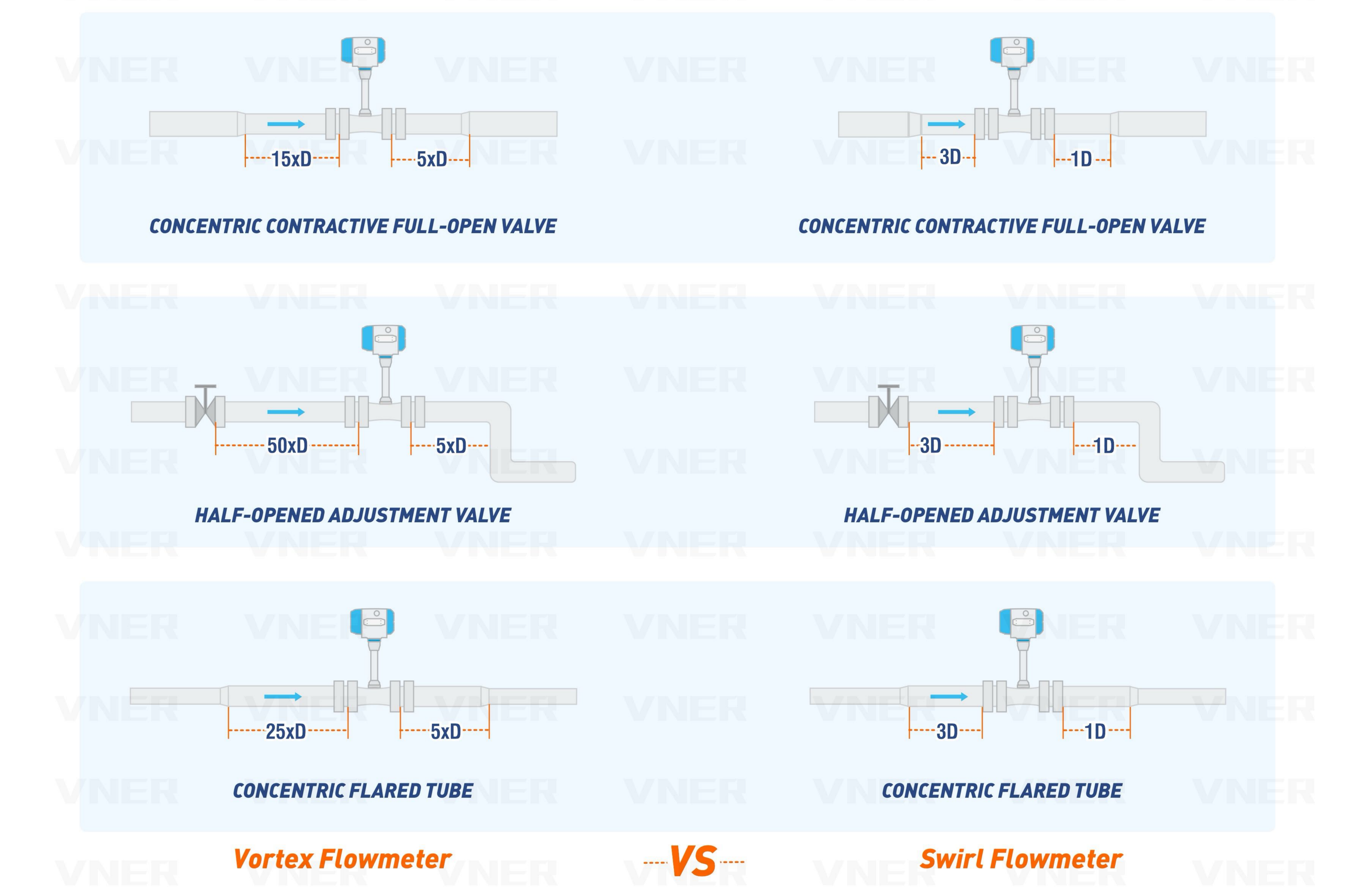

直管配管の要件は緩和されますか?

標準の渦流量計と比較して、 旋回流量計 渦流発生器は流量計に入る流速を効果的に「再プロファイリング」するため、一般に上流の流れの乱れに対する感度は低くなります。これを統合された温度および圧力センサーと組み合わせると、測定ポイントの「設置面積」が大幅に削減されます。個別の圧力または温度タップに対応するために追加の直管セクションを必要とせず、 SA80T-TP スペースが限られている既存の圧縮空気または蒸気ラインに後付けするための優れた選択肢です。

内蔵補償により総所有コストはどのように削減されるのでしょうか?

の最初の購入価格ですが、 圧力補償型旋回流量計 基本的な容積計よりも高い場合がありますが、多くの場合、「総所有コスト」は低くなります。個別のセンサー、専用の取り付け金具、追加のケーブル配線の必要性がなくなるため、総設置コストが削減されます。さらに、エネルギーバランスとコスト配分の精度の向上により、蒸気およびガスネットワークにおける「目に見えない」損失が防止され、効率の向上により迅速な投資収益率が実現します。
