VNFT クランプオン超音波流量計

VNFT211 クランプオン超音波流量計小パイプ サイズ ソリューション (DN15 ～ DN65)

VNFT211 超音波流量計は、通過時間超音波測定原理に基づいて動作します。 2 つの外部クランプ式超音波トランスデューサがパイプの外面に取り付けられています。管壁や液体媒体の上流側と下流側で超音波信号を送受信することで、流体の流速による時間差を計算します。

この時間差は流量に正比例するため、プロセス媒体と直接接触することなく正確な流量測定が可能になります。

非侵入型測定ソリューションとして、VNFT211 は圧力損失を排除し、汚染リスクを回避し、中断のないシステム動作を保証します。

邪魔にならないクランプオン設計

• パイプを切断したりプロセスを停止したりすることなく、外部からクランプオンで取り付けられます。
• 液体媒体との接触がないため、圧力損失や汚染のリスクが排除されます。
• 改修プロジェクトや継続運用システムに最適

迅速かつユーザーフレンドリーなインストール

• 設置と試運転は数分以内に完了できます
• 特別なツールやパイプラインの変更は必要ありません
• 人件費とダウンタイムを大幅に削減

柔軟な構成と幅広い互換性

• 1 つのユニバーサルセンサーセットで、測定範囲内のすべてのパイプサイズをサポートします
• 金属パイプ、硬質プラスチックパイプ（PVC、PP、PVDF）に対応
• DN15 ～ DN65 パイプラインに最適

明確で有益なディスプレイ

• 256×128の高解像度LCD
• 流量、積算流量、ステータス情報、アラームを表示
• 流量測定値は現場で直接監視可能

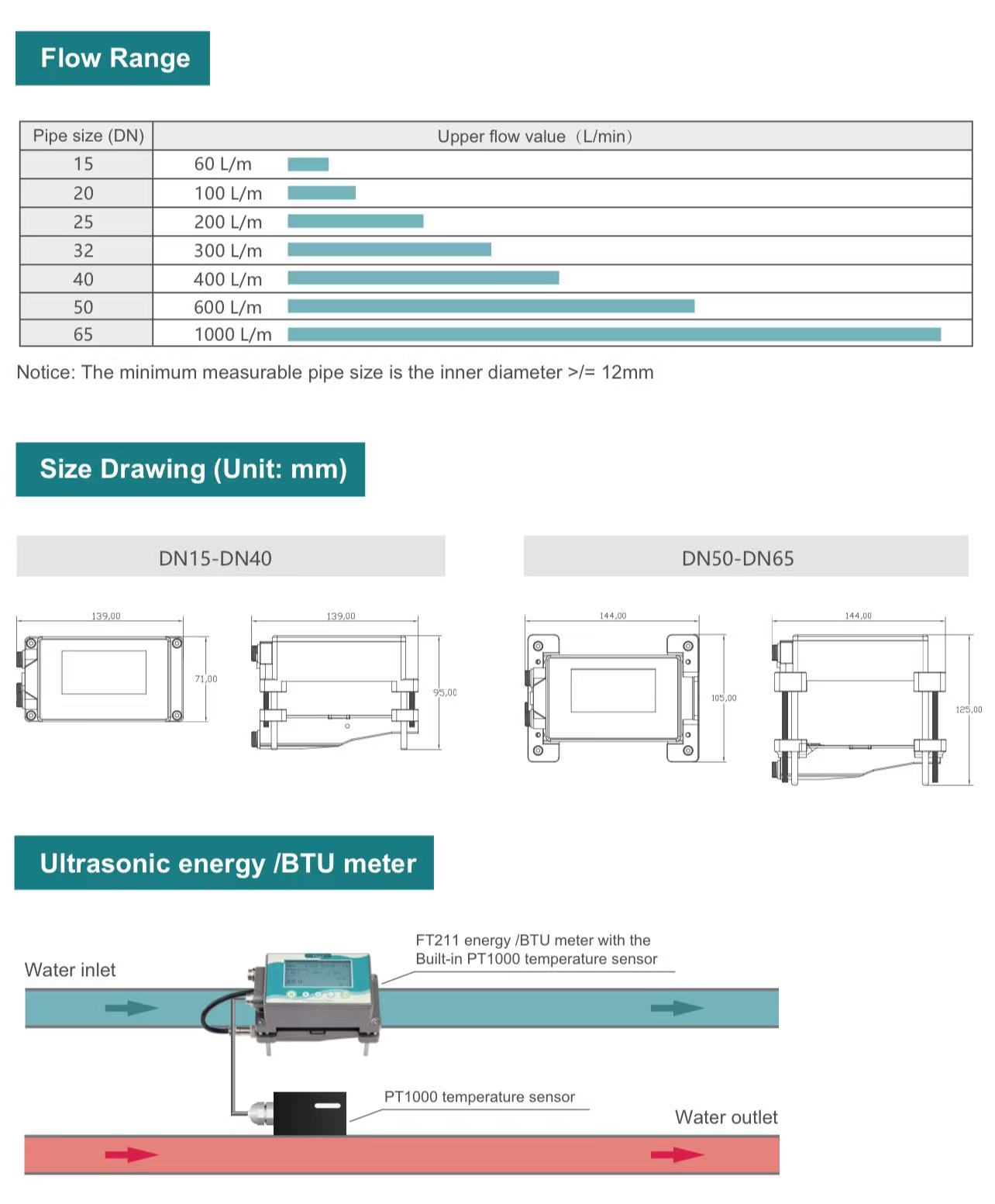

エネルギー測定機能（オプション）

• 超音波冷却/加熱エネルギーメーター（BTUメーター）として構成可能
• エネルギー消費の監視と管理をサポート
• HVAC、冷水、暖房の用途に最適

産業用通信および出力

• 標準 4 ～ 20 mA アナログ出力
• Modbus RS485 通信による PLC および DCS システムとの統合
• オプションのパルス出力（OCT）およびリレーアラーム出力
• 遠隔監視、データ取得、効率分析が可能

信頼できる産業用パフォーマンス

• 工場出荷時の低速カットオフは0.08 m/sで、誤った測定値を回避
• 高速応答時間は 0.5 秒から 60 秒まで調整可能
• EEPROMバックアップによる長期データ保存（10年以上）
• 過酷な産業環境でも安定して動作できるように設計

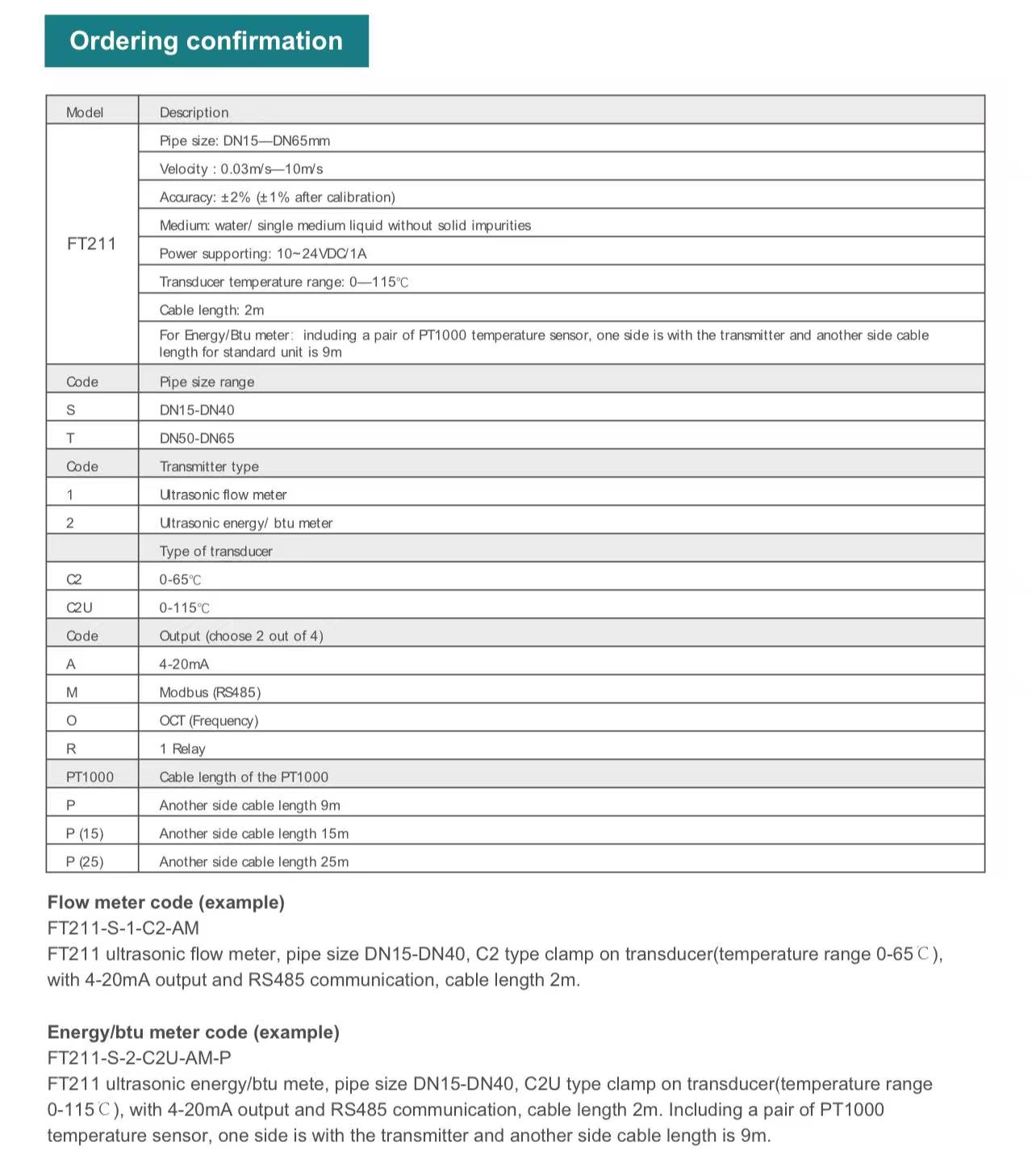

パイプサイズ範囲 ：DN15～DN65

パイプ材質 ：金属パイプ/硬質プラスチックパイプ（PVC、PP、PVDF）

液体タイプ ：水などの単相液体（固体粒子や不純物を含まない）

温度 範囲：0～115℃（表面凍結なきこと）

精度 : ±2% (校正後は±1%)

応答時間 ：0.5～60秒（調整可能）

ディスプレイ ：256×128液晶

電源 ：DC10～24V、消費電力＜3W

出力と通信:

• 4～20mA
• Modbus RS485
• オプション：パルス出力（OCT）、リレーアラーム

保護と信頼性

• エンクロージャー: IP65
• 電源逆接続保護
• サージおよび短絡保護
• 耐振動性：10～55Hz、1.5mm
• 耐衝撃性: 100 m/s²、16 ms

環境条件

• 周囲温度：-10～60℃
• 相対湿度: 35 ～ 85% RH (結露なきこと)
• ハウジング材質: アルミニウムおよび工業グレードのプラスチック

• 給水および配水システム
• HVAC 冷水および暖房回路
• エネルギー消費量の監視
• 工業用プロセス水の測定
• 設置スペースが限られている改造プロジェクト

既存パイプラインの流量測定の改修

VNFT211 は、パイプラインの変更が許可されない、またはダウンタイムを最小限に抑える必要がある既存システムの流量測定のアップグレードに最適です。
クランプオン設計により、パイプを切断したり操作を中断したりすることなく迅速に設置できるため、以下の用途に適しています。

• 工業用プロセス水ライン
• 公共施設および建物の給水システム
• 一時的なフロー検証とパフォーマンス監査

HVAC 冷暖房エネルギー監視

超音波エネルギー (BTU) メーターとして構成すると、VNFT211 を冷水および暖房システムで使用して熱エネルギー消費を監視できます。

典型的なアプリケーションには次のようなものがあります。

• チラーの入口と出口の流量監視
• 冷暖房エネルギー分配システム
• エネルギー効率の分析とコスト配分

小径配管流量測定（DN15～DN65）

小さなパイプサイズ向けに特別に設計された VNFT211 は、次のようなコンパクトなパイプライン ネットワークで信頼性の高い測定パフォーマンスを提供します。

• 機器スキッドとパッケージ化されたシステム
• 実験室およびパイロット規模の設備
• 建築サービスと公共施設の支店

給水および配水システム

VNFT211 は、圧力損失のない浄水アプリケーション向けの安定した流量監視を提供し、以下をサポートします。

• 給水バランス調整
• 漏れ検知と異常流解析
• システムの最適化と業務効率の向上

一時的な測定と診断テスト

VNFT211 は、迅速な設置と可搬性により、以下のような短期間の測定タスクに最適です。

• コミッショニングとシステムの検証
• 流量計間の比較試験
• 恒久的な設置を行わずにフロー異常のトラブルシューティングを行う

自動化と制御システムの統合

標準の 4 ～ 20 mA 出力と Modbus RS485 通信を備えた VNFT211 は、以下の自動化システムにシームレスに統合できます。

• PLCおよびDCSのフローデータ取得
• 中央制御室監視
• データのログ記録、レポート作成、プロセスの最適化
