KSMF S シリーズ コリオリ質量流量計

前へ：前の記事はありません次へ：KSMF T シリーズ コリオリ質量流量計
製品紹介

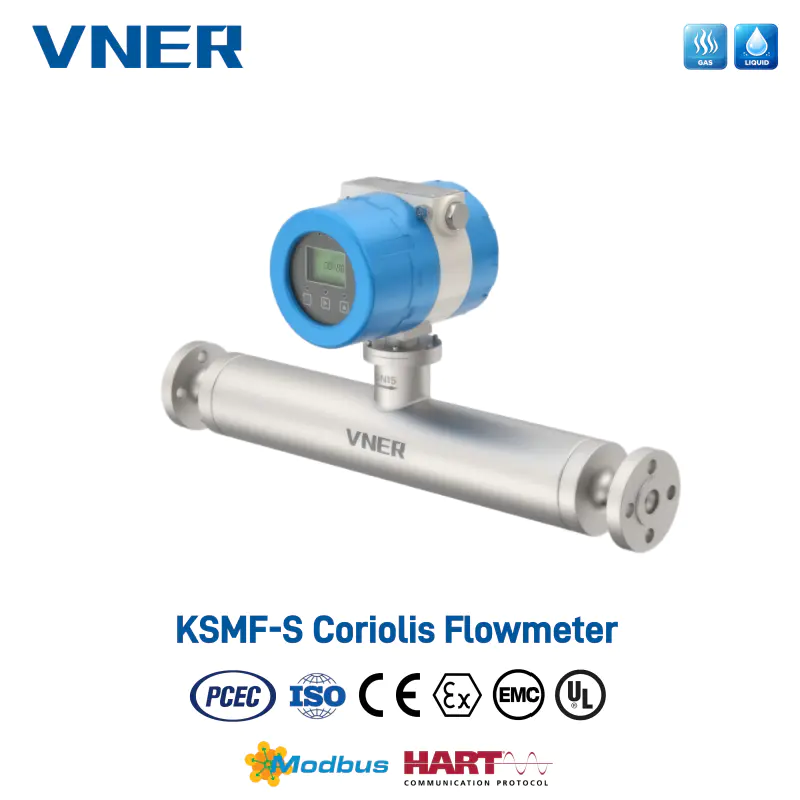

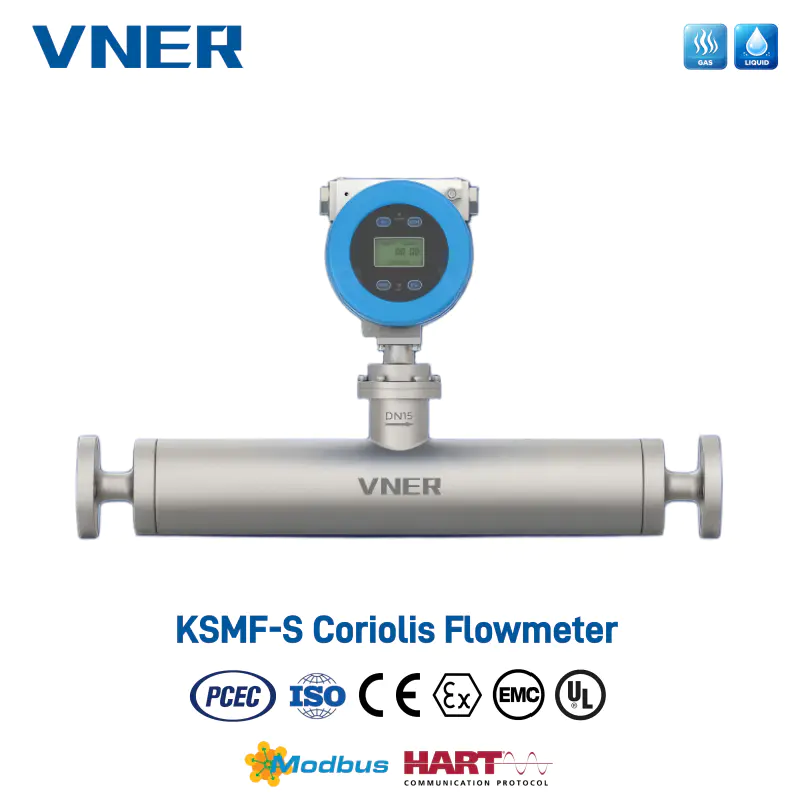

  • KSMF-S シリーズ コリオリ質量流量計は、液体、気体、液化ガス測定用の高精度直管コリオリ計です。

  • 2 つの平行な測定管が励起されて制御発振されます。流体が流れていない場合、入口信号と出口信号は同相になります。流れが発生すると、コリオリ力によってチューブの入口部分と出口部分の間に位相差が生じます。この時間シフトは質量流量に直接比例し、振動周波数は流体密度の決定に使用され、統合センサーがプロセス温度を提供します。

  • 直管二重管設計により、上流または下流の直管を必要とせず、低圧力損失、低せん断、優れた洗浄性が得られます。 KSMF-S は、幅広いライン サイズ、圧力、温度定格と組み合わせることで、一般的なプロセス制御から商業計量まで、複数の業界にわたるアプリケーションをカバーします。

主要技術ハイライト

KSMF データシートに基づく (ストレートデュアルチューブバージョン)。詳細なサイズとパフォーマンスについては、モデルのデータシートを参照してください。

アイテム 説明
測定原理 直管二重管コリオリ。質量流量に比例する位相シフト
測定変数 質量流量、密度、プロセス温度。計算された体積流量
測定メディア 粘性液体、懸濁液、および選択された気液混合物を含む、液体、気体および液化ガス (コリオリの適用限界内)
精度クラス（質量/体積） 率の ±0.1 %、±0.15 %、±0.2 %、±0.5 % (アプリケーションおよびモデルに依存)
再現性 通常、レートの 0.05 ～ 0.1 %
密度範囲と精度 0.3...3.0 g/cm3;最大 ±0.002 g/cm3 の密度精度 (液体サービス)
公称流量範囲 0...480,000 kg/h (KSMF サイズ範囲全体、モデル固有)
線径 DN8...DN150 (約 1/4"...6")
プロセス接続 フランジ、ねじ込み、トライクランプ、フィッティングタイプのバージョン
プロセス接続 standards DIN、ANSI/ASME、JIS規格（その他はご要望に応じて）
プロセス温度範囲 低温: -200...200 °C;通常: -50 ～ 200 °C;高温: -50...300 °C (センサー オプションによる)
圧力定格 標準: 0...4 MPa;最大 25...40 MPa の高圧オプション (モデルによって異なります)
接液部材質 SS316Lが標準。腐食性または要求の厳しい媒体向けのハステロイおよびチタンのオプション
ボディ・ハウジング材質 メーター本体にはステンレス鋼 304 / 316L。堅牢なフィールドハウジング
侵入保護 IP67
防爆 Ex d (防爆) オプションも利用可能
電源オプション DC26V; AC220V;広範囲の 22 ～ 245 V 電源バリエーション
出力 4～20mA、パルス出力を標準装備
通信プロトコル Modbus（RS-485）、HART;送信機プラットフォーム経由で利用可能な他のフィールドバス オプション
認証 ISO、PCEC、CE、ATEX、SIL、UL US、モデルおよび地域に応じて
性能と統合
カテゴリ 仕様・オプション 注意事項
コアパフォーマンス 優れた再現性による高精度の質量および密度測定 承認が必要なプロセス制御と商用/取引用計量の両方に適しています
フロープロファイルの感度 上流/下流の直線ランの必要なし 速度プロファイルやパイプライン設置の影響にほとんど依存しません
ターンダウン率 最大 1:50 のターンダウン (アプリケーションおよびモデルによって異なります) 最良の安定性を得るには、通常 1:20 以内の推奨サイジング
圧力損失 メーター全体の圧力損失が低い 流量制限が制限されたストレートデュアルチューブ設計
メディアの柔軟性 高粘度の液体、懸濁液、気液混合物、中高圧ガスの取り扱いが可能 混相流における正確な性能は、相分布と動作条件によって異なります。
測定モジュール オプションの濃度、組成、粘度の計算、双方向およびバッチ測定 高度なプロセスと商用アプリケーションをサポート
アナログ出力 4～20mA 主要なプロセス変数に割り当て可能
パルス/周波数出力 積算・一括制御用パルス出力 アプリケーション固有の周波数まで
デジタル通信 Modbus RS-485、HART DCS/PLC/RTUおよび監視システムへの統合
インストール フランジ、ネジ、トライクランプ、フィッティングタイプの接続。水平または垂直取り付け 直進要件がないため、改修やスキッド設計が簡素化されます。
保護と安全性 Ex d 防爆および IP67 保護 過酷な環境および機密区域に適しています (証明書ごとに)
代表的な用途
産業 媒体 / サービス 一般的な使用方法
石油・ガス / 石油化学 原油および精製製品、コンデンセート、LPG、添加剤 質量ベースの移送、混合、積み込み/積み下ろし作業。プロセスラインとユーティリティライン
化学薬品およびファインケミカル 酸、アルカリ、溶剤、ポリマー原料、添加剤 投与、バッチ処理、レシピ制御、およびインライン密度/濃度モニタリング
食べ物と飲み物 乳製品、シロップ、ブドウ糖、食用油、アルコール 処理、移送、充填ラインにおける質量流量と密度の測定 (適切な衛生接続を使用)
製薬およびバイオテクノロジー 高純度の溶媒、中間体、プロセス流体 正確な質量と密度のデータが必要な重要な投与、濾過、移送操作
上下水処理 凝集剤、凝集剤、中和剤および調整剤 化学薬品の正確な投与と消費量の追跡
紙パルプ 漂白剤、サイジング液、加工添加剤 質量ベースの投与と品質関連の追加
エネルギーと新エネルギー エタノール、バイオディーゼル、サーマルオイル、バッテリーおよび新エネルギー流体 従来および新興エネルギー用途における生産、混合、移動測定
一般産業および公益事業 圧縮ガス、液化ガス、プロセス液体 コリオリが適用されるユーティリティ監視、プロセス制御、商用計量
応用シナリオ例
  • 粘稠なシロップと濃縮物の正確な投与

飲料および食品の製造において、KSMF-S は、衛生的な洗浄および CIP 手順をサポートする低圧力損失および直管形状により、高粘度のシロップおよび濃縮物の正確な質量流量測定を提供します。

  • 製薬ラインにおける無菌および高純度の液体のモニタリング

ストレート二重管メーターには、充填および移送ラインで API、溶媒、およびプロセス液体を測定するための衛生的な接続を装備することができ、バッチの完全性と追跡可能な品質管理をサポートします。

  • 化学薬品投与スキッドのリアルタイム密度および質量流量制御

酸塩基中和および添加剤注入システムでは、質量流量と密度を同時に測定することで注入精度が向上し、容積測定技術と比較してより厳密なプロセス制御が可能になります。

  • 超純水システムにおける消毒剤および調整剤の化学物質管理

KSMF-S は、消毒剤や調整化学薬品の正確な質量ベースの投与をサポートし、半導体、エレクトロニクス、高純度用途における水質の維持に役立ちます。

  • バイオ燃料およびエネルギー混合ユニットにおける低圧力降下の質量流量計量

バイオマスベースの燃料と混合エネルギーストリームの場合、直管設計により圧力損失が低くなり、在庫管理と混合制御のための信頼性の高い質量と密度のデータが提供されます。
