KSMF T シリーズ コリオリ質量流量計

前へ：KSMF S シリーズ コリオリ質量流量計次へ：KSMF U シリーズ コリオリ質量流量計
製品紹介

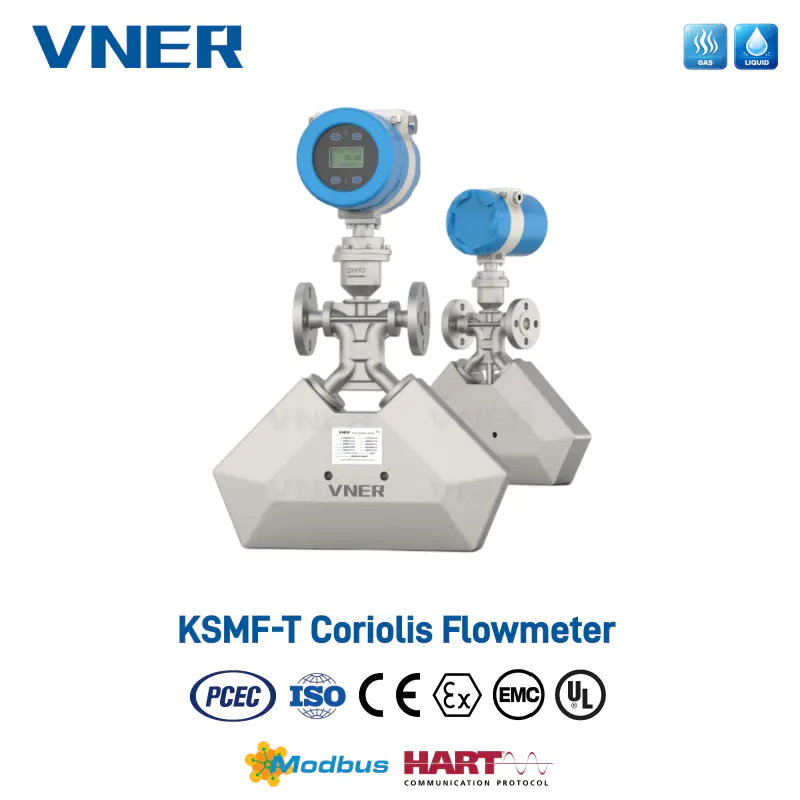

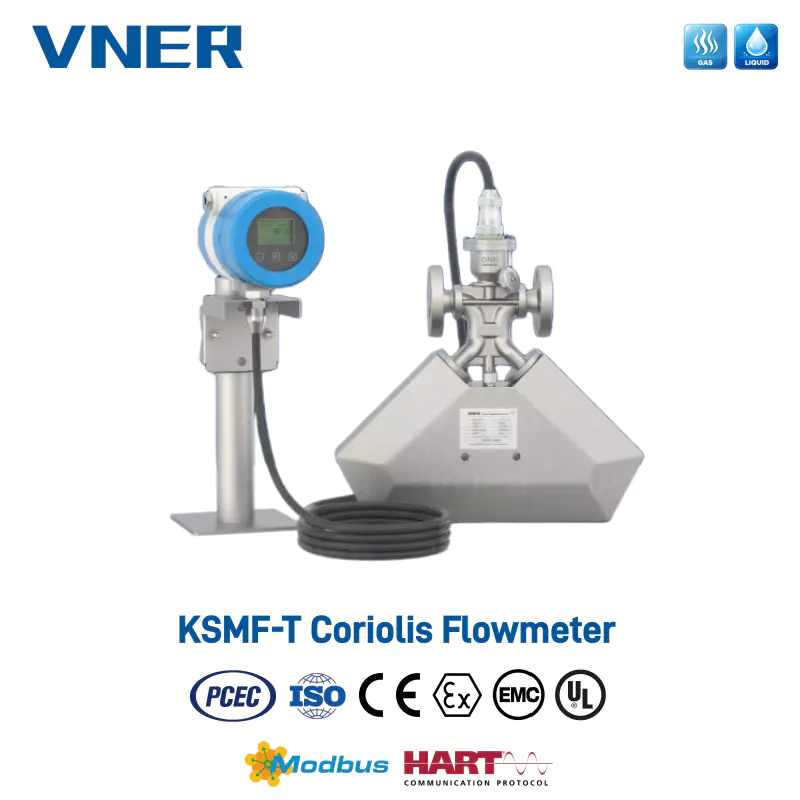

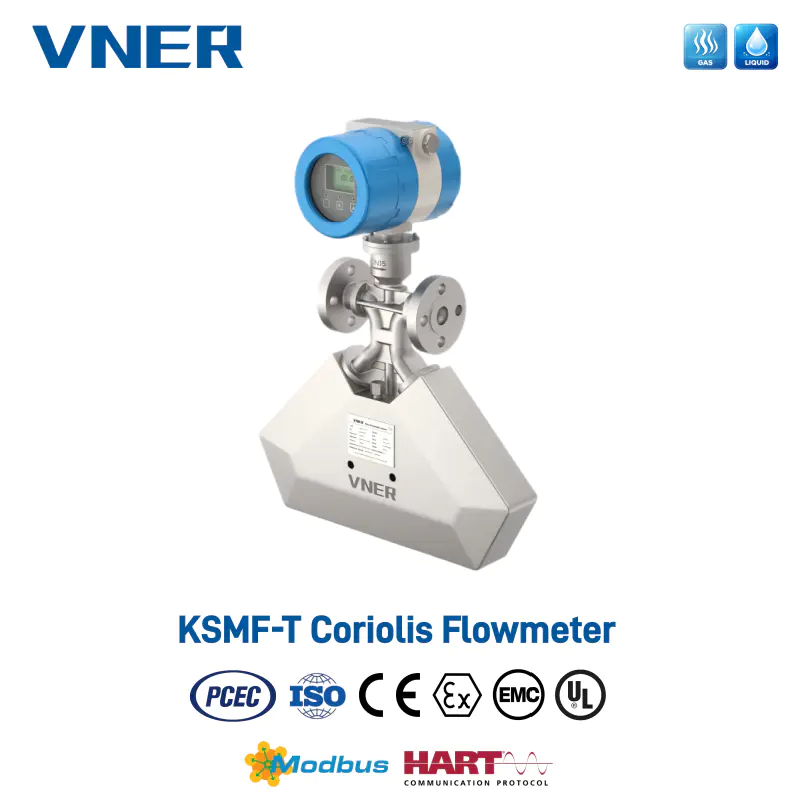

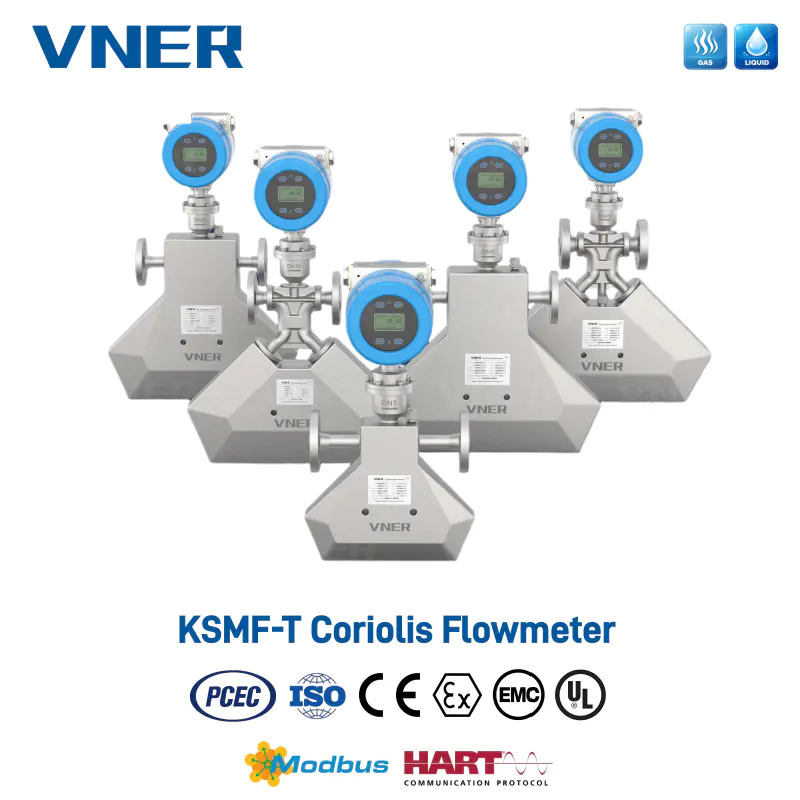

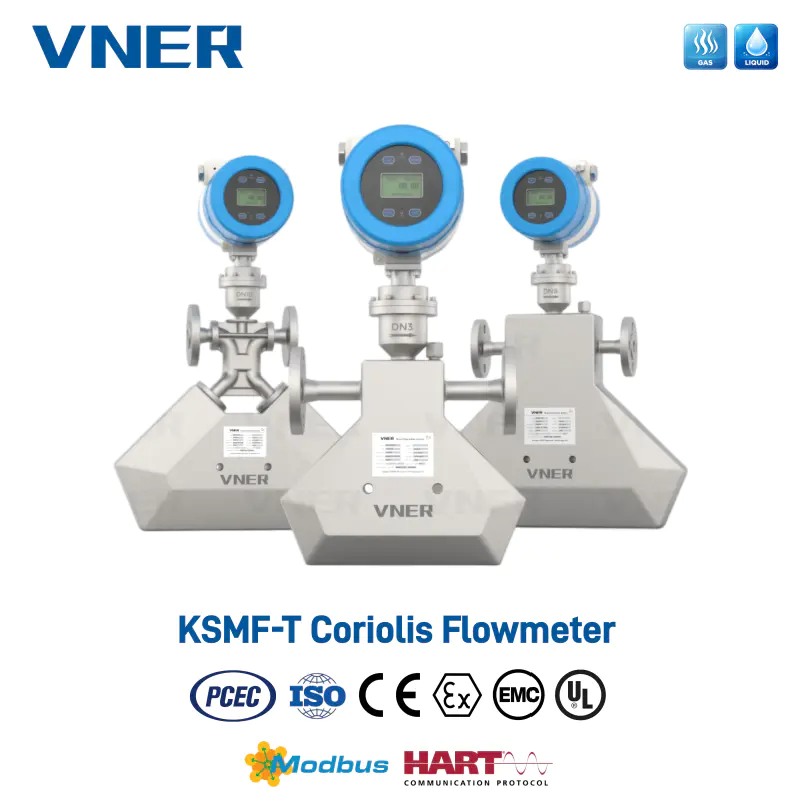

  • KSMF-T シリーズ コリオリ質量流量計は、三角形の測定管形状を備えた小口径コリオリ質量流量計で、低流量から中流量での高精度の質量流量および密度測定用に設計されています。 KSMF-T は、コリオリ効果と制御された機械振動に基づいて、液体、気体、液化ガスの質量流量、密度、プロセス温度を直接測定します。三角管の配置により機械的安定性と耐振動性が向上し、変動するプロセス条件や外部振動下でも信号の品質と精度を維持できます。

  • DN3 から DN15 の呼び径と最大 4,500 kg/h の流量を備えた KSMF-T は、石油とガス、石油化学、化学、パルプと紙、および新エネルギー用途における注入、注入、および小規模ラインのプロセス測定に特に適しています。

主要技術ハイライト
アイテム 説明
測定原理 三角二重管コリオリ。質量流量に比例する位相シフト
測定変数 質量流量、密度、プロセス温度。計算量 / 標準量
測定メディア 液体、気体、液化ガス（高粘度液体、懸濁液、選択された気液混合物を含む）（コリオリの限界内）
呼び径 DN3...DN15 (約 1/8"...1/2")
公称流量範囲 シリーズ全体で 0 ～ 4,500 kg/h (モデルによって異なります)
精度クラス（質量/体積） レートの ±0.10 %、±0.15 %、±0.20 %、±0.50 % (アプリケーションおよびモデルに依存)
再現性 通常、レートの 0.05 ～ 0.10 %
密度範囲と精度 0.3...3.0 g/cm3;最大 ±0.002 g/cm3 の密度精度 (液体サービス)
接続タイプ フランジ、ネジ、トライクランプ、フィッティングタイプのオプション
接続規格 DIN、ANSI/ASME、JIS
プロセス温度範囲 低温: -200...200 °C;通常: -50 ～ 200 °C。高温: -50...300 °C (センサー オプションによる)
圧力定格 標準: 0...4 MPa;高圧オプション 25...40 MPa (モデルによる)
接液部材質 SS316Lが標準。ハステロイとチタンのオプション
メーター本体の材質 ステンレス鋼 304 / 316L
侵入保護 IP67
防爆 Ex d 防爆オプションも利用可能
電源 25 V DC、220 V AC、または広範囲の 22 ～ 245 V 電源オプション
出力 4～20mA、パルス出力を標準装備
通信プロトコル Modbus (RS-485)、HART
認証 ISO、PCEC、CE、ATEX、SIL (モデルおよび地域に依存)
性能と統合
カテゴリ 仕様・オプション 注意事項
コアパフォーマンス 優れた再現性による高精度の質量および密度測定 プロセス制御、および承認されている場合は商用計量に適しています
ジオメトリ 三角二重管測定部 機械的剛性と耐振動性の向上
フロープロファイルの感度 上流/下流の直線ランが不要 流量プロファイルや配管レイアウトにほとんど依存しません
ターンダウン率 ターンダウンは最大 1:50 (アプリケーションによって異なります) 最良の安定性を得るために推奨される動作範囲は通常 1:20
圧力損失 低差圧を実現する流線型流路 小さなラインや投与システムにとって重要
メディア機能 高粘度液体、懸濁液、気液混合物、中高圧ガス コリオリの適用範囲内;組成に依存する
測定モジュール 濃度、組成、粘度、双方向およびバッチ測定用のオプションモジュール 投与、注入、レシピ制御アプリケーションをサポート
アナログ出力 4～20mA 主要プロセス変数に割り当て可能
パルス/周波数出力 積算・一括制御用パルス出力 小バッチの投与および装填操作用
デジタル通信 Modbus RS-485、HART DCS / PLC / RTU およびスキッドコントローラーとの統合

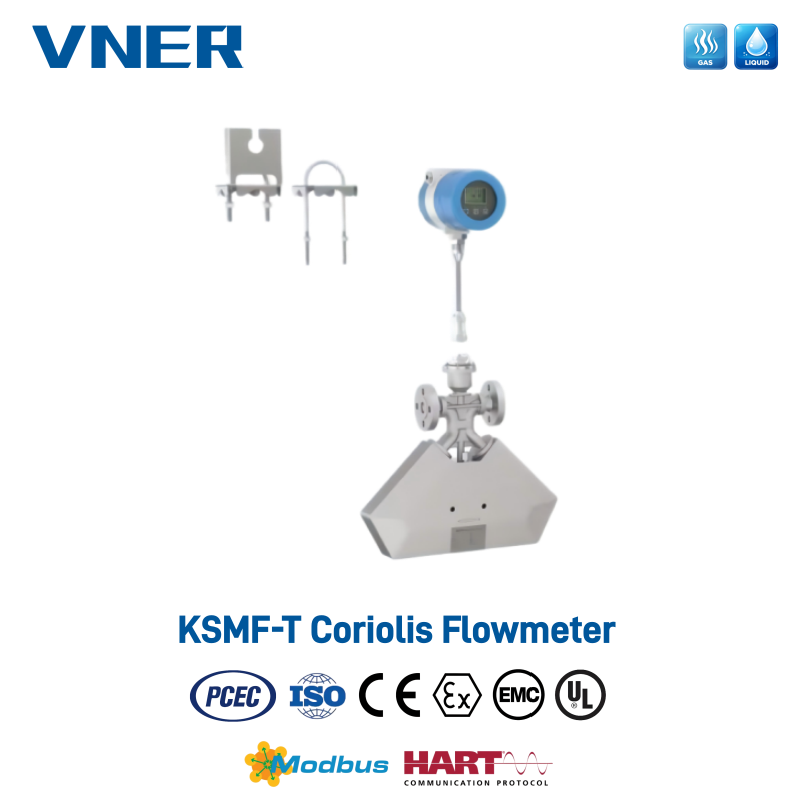

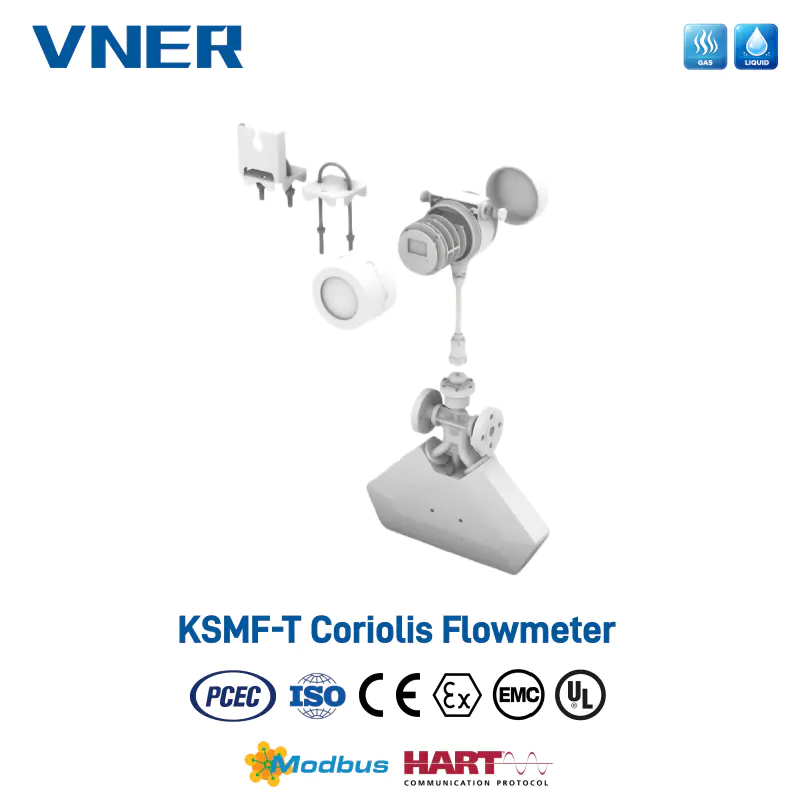

設置の柔軟性 フランジ、ねじ込み、トライクランプ、フィッティングタイプ。水平または垂直 コンパクトなスキッドや既存ラインへの改造に最適
保護と安全性 Ex d 防爆、IP67 過酷な工業地域および機密区域向け (証明書による)
代表的な用途
産業 媒体 / サービス 一般的な使用方法
石油とガス 化学薬品注入、腐食防止剤、解乳化剤、特殊流体 上流および下流プロセスでの高精度の低流量注入およびドージング
石油化学および精製 触媒、添加剤、溶媒、小さなプロセスの流れ 正確な質量ベースのサイドストリーム、サンプルライン測定および線量制御
化学工業 酸、アルカリ、溶剤、ポリマー添加剤、反応原料 ドージングスキッド、反応器供給ライン、小規模ラインのプロセス制御
紙パルプ 漂白剤、サイズ剤、反応助剤 重要なプロセス段階への低流量の化学薬品注入
新エネルギーと代替燃料 新エネルギープロセス用のバイオコンポーネント、添加剤、特殊流体 高価値の添加剤と小規模なプロセスストリームの注入と混合
一般的なプロセスとユーティリティ 高圧ガス、液化ガス、特殊液体 都市ガス計量、液化ガス注入および細線質量流量制御
応用シナリオ例
  • 化学および石油化学ユニットでの少量の添加剤および溶剤の注入

KSMF-T は、下流ユニットの低流量添加剤および溶媒ラインの正確な質量流量測定を提供し、安定した製品品質と最適化された化学薬品消費量をサポートします。

  • 石油・ガス事業における精製製品および特殊流体の注入

三角管設計と高圧オプションにより、KSMF-T は上流および下流システムでの精製製品の投与、抗力低減剤、またはその他の特殊流体に適しています。

  • エネルギーシステムにおける熱媒流体およびサーマルオイルの流量制御

KSMF-T は、最大 +300 °C までの幅広いプロセス温度範囲を備え、温度制御とエネルギーバランスに使用される小口径の熱伝達回路または熱油回路を計測します。

  • 紙パルプおよび関連プロセスにおける試薬の注入

漂白および化学処理の段階では、KSMF-T は濃縮試薬の正確な低流量投与をサポートし、プロセスのパフォーマンスを安定させ、過剰消費を削減します。
